Viper AS380 robbantott ábra

Viper AS380 – Borító

Viper AS380 – Borító

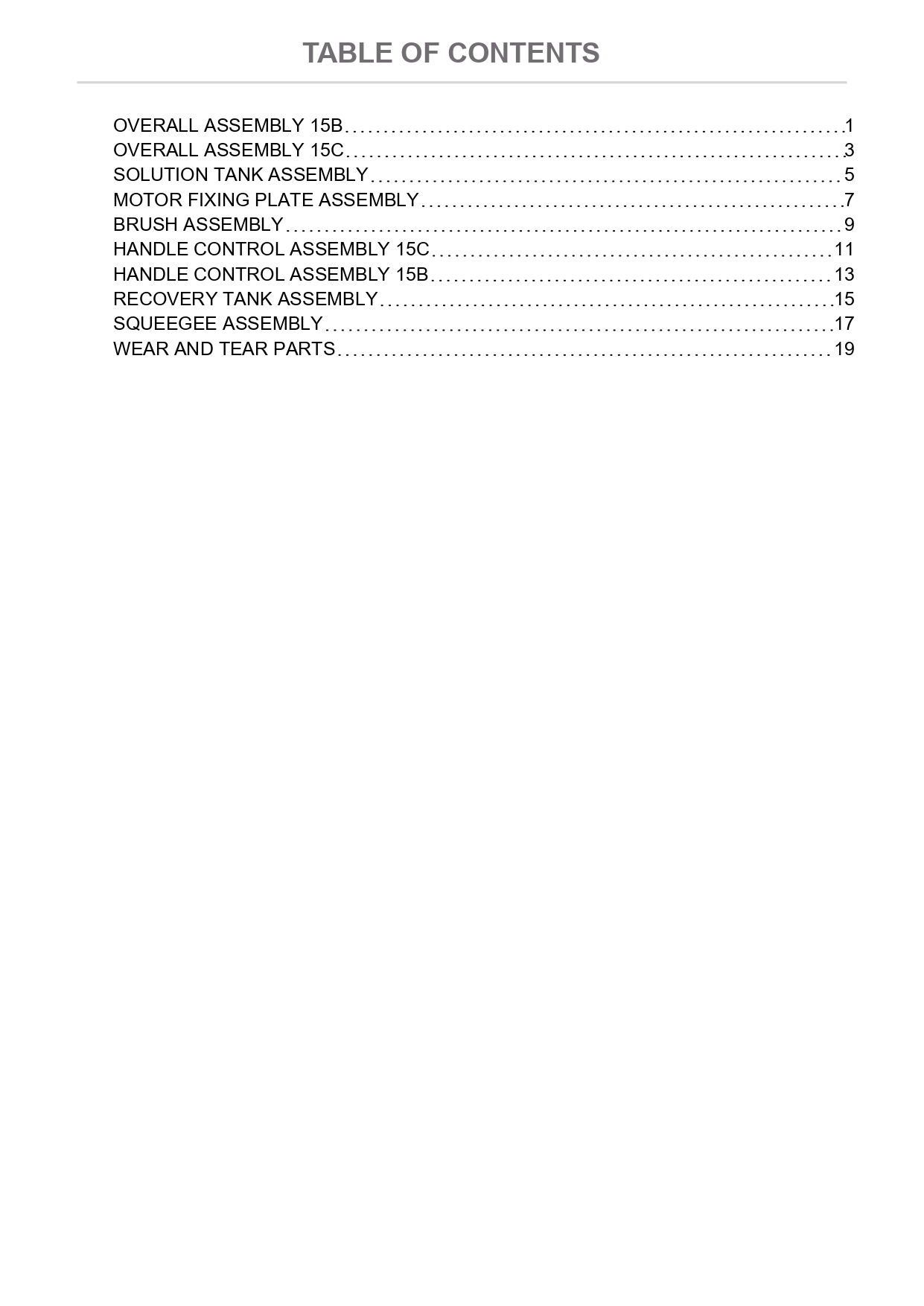

Viper AS380 – Tartalomjegyzék

Viper AS380 – Tartalomjegyzék AS380/15 B – Áttekintő robbantott ábra AS380/15 C – Áttekintő robbantott ábra Tisztavíztartály – Robbantott ábra Motorok és rögzítőlemez – Robbantott ábra Kefeszerkezet – Robbantott ábra AS380/15 C kezelőkar – Robbantott ábra AS380/15 B kezelőkar – Robbantott ábra Szennyvíztartály – Robbantott ábra Szívógerenda – Robbantott ábra

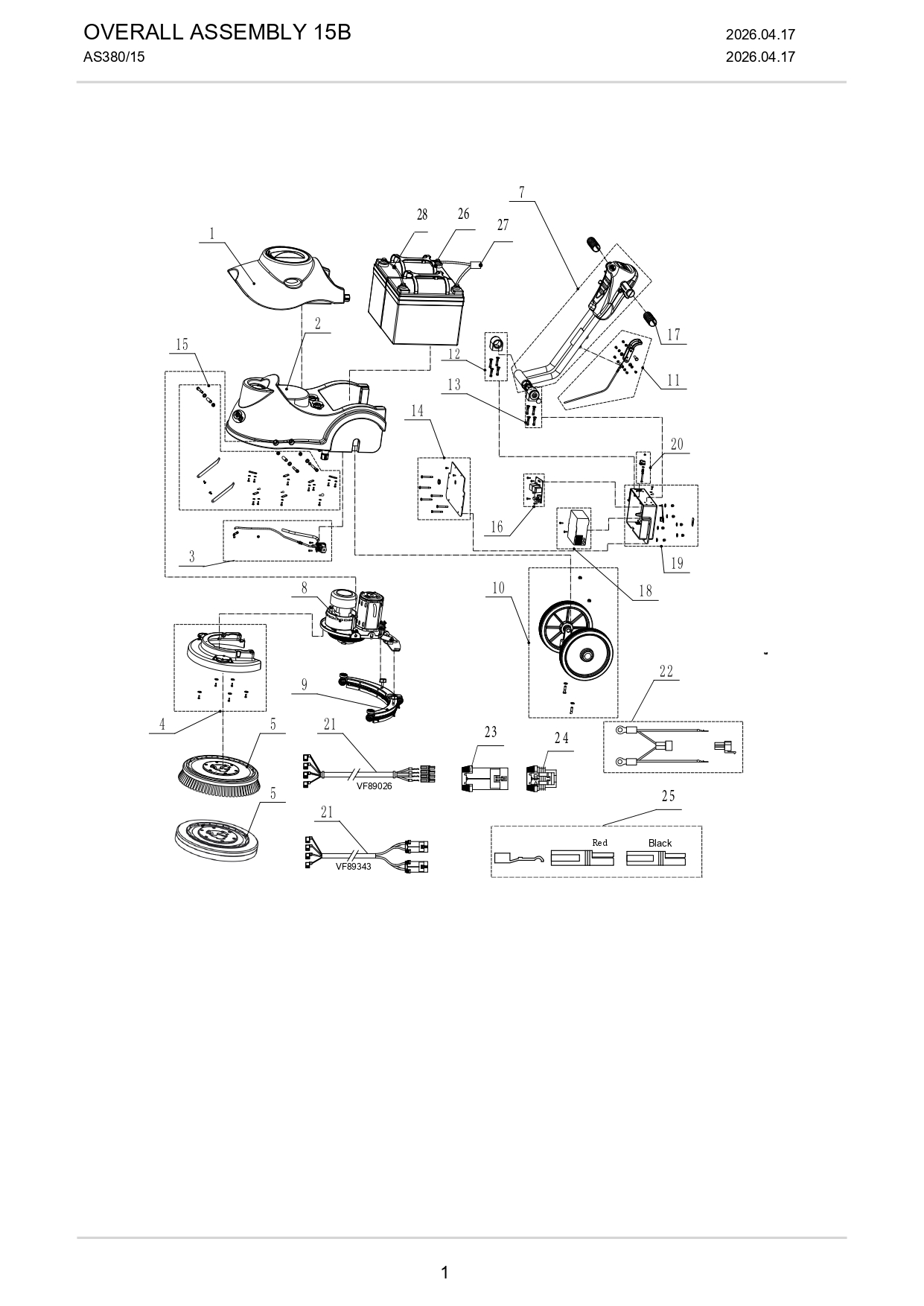

Viper AS380 – AS380/15 B – Áttekintő robbantott ábra (1. oldal)

Viper AS380 – AS380/15 B – Áttekintő robbantott ábra (1. oldal) 1. pozíció: Szennyvíztartály-készlet 15L VF898271 3. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben3 4. pozíció: Kefefejburkolat-készlet, PP VF894004 5. pozíció: Súrolókefe 380mm 15" Viper AS 380 /VF89801 és VF89830 helyett/5 5. pozíció: Pad tartó Viper AS 380 /VF89817 helyett/ 15"5 8. pozíció: Motorrögzítő lemez készlet VF898358 9. pozíció: Szívógerenda, alumínium szívófej gumival Viper AS380/15 géphez (VF89500, VF89821)9 10. pozíció: Kerék- és tengelykészlet VF8920010 14. pozíció: Elektromos ház fedele VF89006A14 16. pozíció: Fő vezérlőpanel-készlet VF89025A16 19. pozíció: Alumínium elektromosdoboz-készlet VF89003A19 20. pozíció: Szennyvíztartály-rögzítő zárkészlet VF89004A20 18. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben18 21. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben21 21. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben21 22. pozíció: Fő tápkábel 320 mm VF8902222 2. pozíció: Tisztavíztartály-készlet 15L VF891002 11. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben11 7. pozíció: Tolókar-készlet VF896007 12. pozíció: Jobb oldali rögzítőblokk-készlet VF89002A12 13. pozíció: Bal oldali rögzítőblokk-készlet VF89001A13 17. pozíció: Gumi markolat VF8901217 15. pozíció: Tisztavíztartály-rögzítő szerelőkészlet VF89303A15 23. pozíció: Dugós kábelcsatlakozó VF85450A23 25. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben25 26. pozíció: DAB karbantartásmentes AGM akkumulátor Viper AS380/15 B géphez26 27. pozíció: Tápvezeték VF8903627 28. pozíció: Akkumulátor-összekötő kábelkészlet VF8902128 24. pozíció: Hüvelyes kábelcsatlakozó VF85450C24

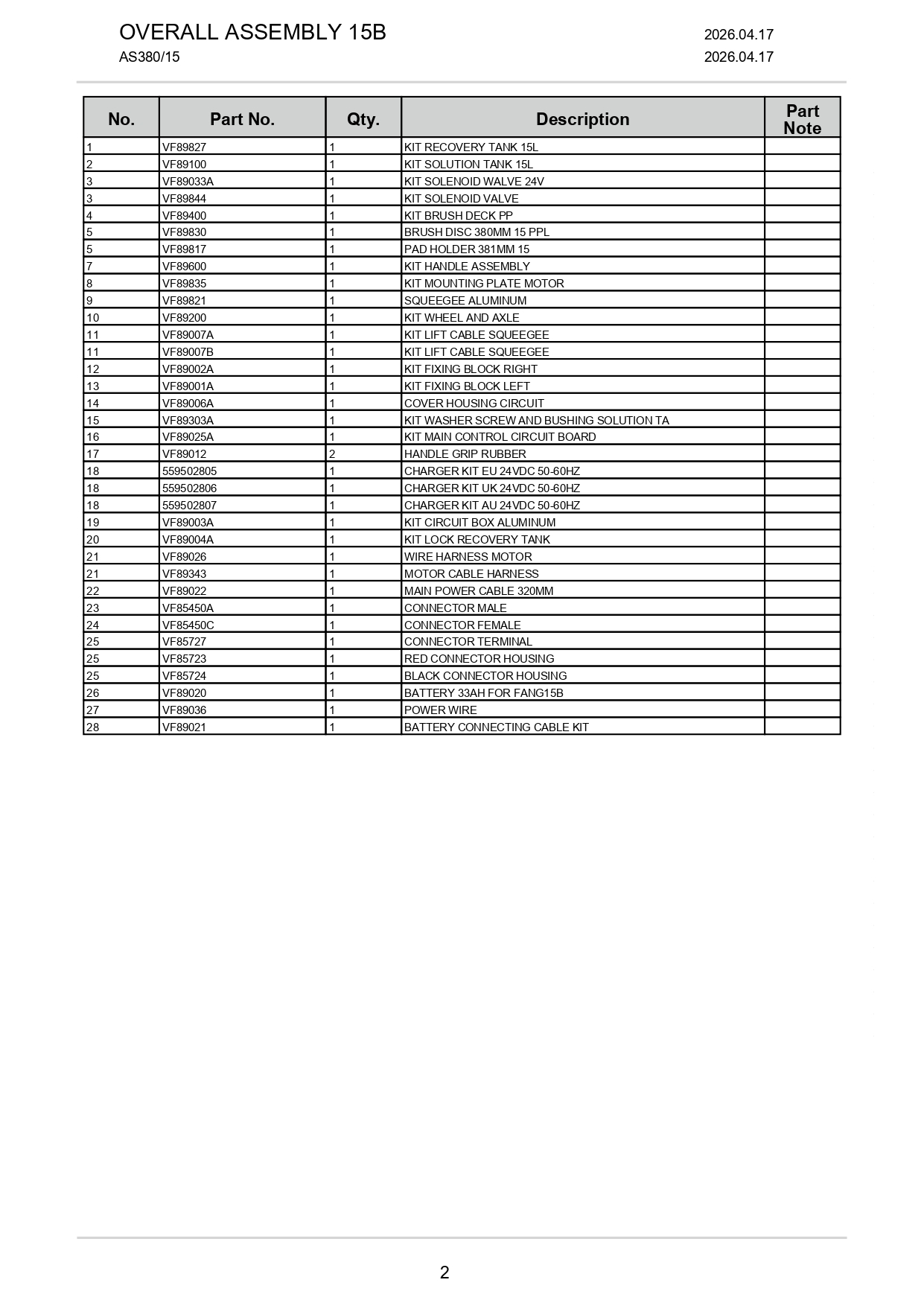

Viper AS380 – AS380/15 B – Gyári Katalógus (2. oldal)

Viper AS380 – AS380/15 B – Gyári Katalógus (2. oldal) VF89827 – Szennyvíztartály-készlet 15L VF89827Megnézem VF89100 – Tisztavíztartály-készlet 15L VF89100Megnézem VF89033A – Mágnesszelep-készlet 24V VF89033AMegnézem VF89844 – Mágnesszelep-készlet VF89844Megnézem VF89400 – Kefefejburkolat-készlet, PP VF89400Megnézem VF89830 – Súrolókefe 380mm 15" Viper AS 380 /VF89801 és VF89830 helyett/Megnézem VF89817 – Pad tartó Viper AS 380 /VF89817 helyett/ 15"Megnézem VF89600 – Tolókar-készlet VF89600Megnézem VF89835 – Motorrögzítő lemez készlet VF89835Megnézem VF89821 – Szívógerenda, alumínium szívófej gumival Viper AS380/15 géphez (VF89500, VF89821)Megnézem VF89200 – Kerék- és tengelykészlet VF89200Megnézem VF89007A – Szívófejemelő bowdenkészlet VF89007AMegnézem VF89007B – Szívógerenda emelő kábel szett (bowden) Viper AS380/15 géphez (VF89007B)Megnézem VF89002A – Jobb oldali rögzítőblokk-készlet VF89002AMegnézem VF89001A – Bal oldali rögzítőblokk-készlet VF89001AMegnézem VF89006A – Elektromos ház fedele VF89006AMegnézem VF89303A – Tisztavíztartály-rögzítő szerelőkészlet VF89303AMegnézem VF89025A – Fő vezérlőpanel-készlet VF89025AMegnézem VF89012 – Gumi markolat VF89012Megnézem 559502805 – Akkumulátortöltő-készlet 24V DC, EU kivitel 559502805Megnézem 559502806 – 559502806 – Jelenleg nem található termékoldalNincs termék 559502807 – 559502807 – Jelenleg nem található termékoldalNincs termék VF89003A – Alumínium elektromosdoboz-készlet VF89003AMegnézem VF89004A – Szennyvíztartály-rögzítő zárkészlet VF89004AMegnézem VF89026 – Motor-kábelköteg VF89026Megnézem VF89343 – Motor-kábelköteg VF89343Megnézem VF89022 – Fő tápkábel 320 mm VF89022Megnézem VF85450A – Dugós kábelcsatlakozó VF85450AMegnézem VF85450C – Hüvelyes kábelcsatlakozó VF85450CMegnézem VF85727 – Csatlakozóérintkező VF85727Megnézem VF85723 – Piros csatlakozóház VF85723Megnézem VF85724 – Fekete csatlakozóház VF85724Megnézem VF89020 – DAB karbantartásmentes AGM akkumulátor Viper AS380/15 B géphezMegnézem VF89036 – Tápvezeték VF89036Megnézem VF89021 – Akkumulátor-összekötő kábelkészlet VF89021Megnézem

Jelenleg nem található termékoldal: 559502806, 559502807. A 26. pozíció a megadott DAB AGM akkumulátorra mutat. Az 5. pozíció kefe- és padtartó-változata külön kattintható.

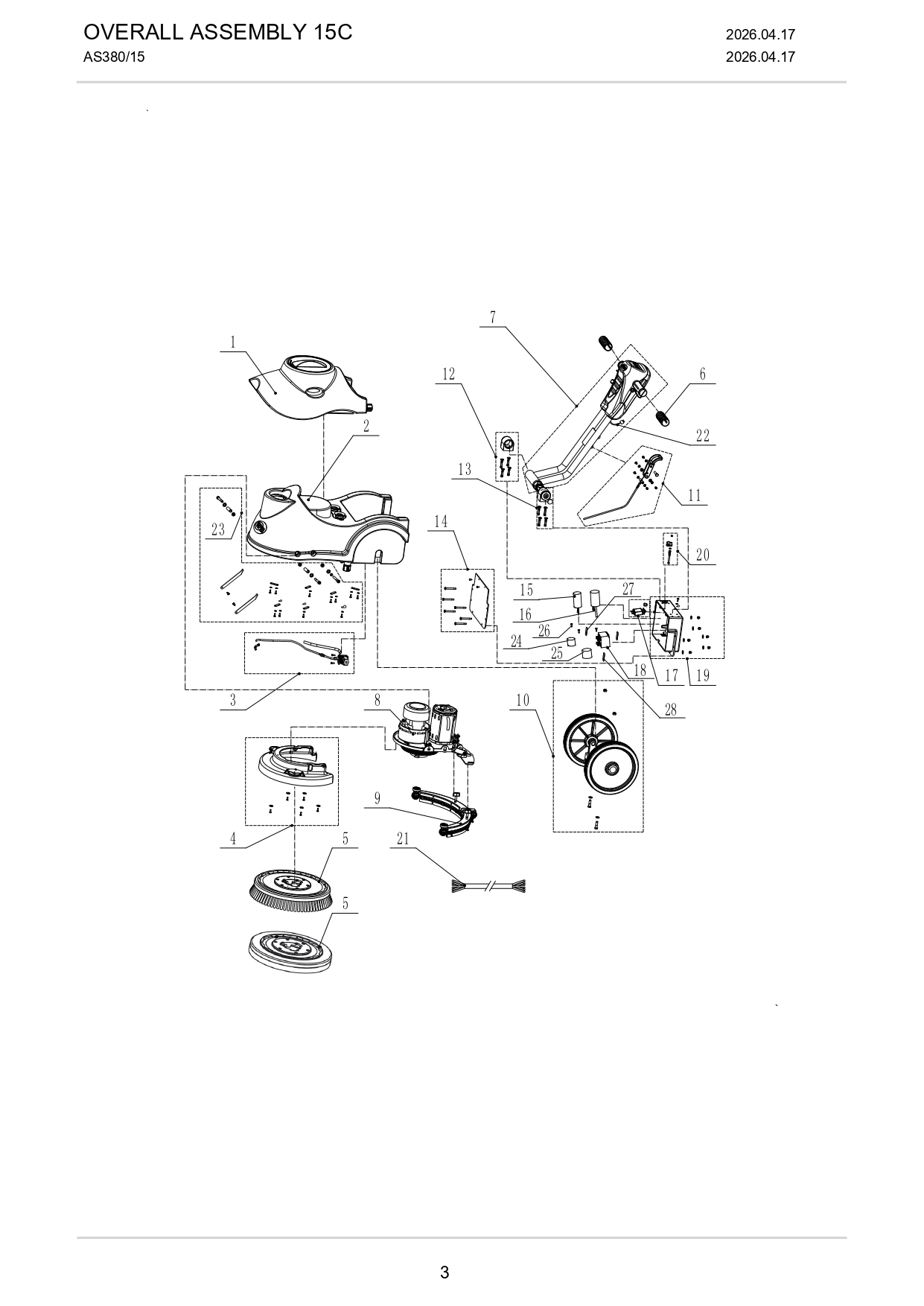

Viper AS380 – AS380/15 C – Áttekintő robbantott ábra (3. oldal)

Viper AS380 – AS380/15 C – Áttekintő robbantott ábra (3. oldal) 27. pozíció: EVA rögzítőbetét VF8907227 28. pozíció: EVA rögzítőbetét VF8907128 26. pozíció: Csavar M4×8 VA1347226 25. pozíció: Indítókondenzátor-tartó VF7212425 24. pozíció: Indítókapcsoló-tartó VF7212724 1. pozíció: Szennyvíztartály-készlet 15L VF898271 3. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben3 4. pozíció: Kefefejburkolat-készlet, PP VF894004 5. pozíció: Súrolókefe 380mm 15" Viper AS 380 /VF89801 és VF89830 helyett/5 5. pozíció: Pad tartó Viper AS 380 /VF89817 helyett/ 15"5 8. pozíció: Motorösszeállítás – részletes gyári rajz8 9. pozíció: Szívógerenda, alumínium szívófej gumival Viper AS380/15 géphez (VF89500, VF89821)9 10. pozíció: Kerék- és tengelykészlet VF8920010 14. pozíció: Elektromos takarólemez VF89006B14 19. pozíció: Elektromosdoboz-készlet VF89003B19 17. pozíció: 559504790 – Jelenleg nem található termékoldal17 18. pozíció: Relé, FLA 16A / 277V, RES 35A / 277V VF89041-318 16. pozíció: Indítókondenzátor 20 µF / 250V VF89041-216 21. pozíció: Motor-kábelköteg VF89044C21 2. pozíció: Tisztavíztartály-készlet 15L VF891002 12. pozíció: Jobb oldali rögzítőblokk-készlet VF89002A12 7. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben7 6. pozíció: Gumi markolat VF890126 22. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben22 13. pozíció: Bal oldali rögzítőblokk-készlet VF89001A13 11. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben11 20. pozíció: Szennyvíztartály-rögzítő zárkészlet VF89004A20 15. pozíció: Üzemi kondenzátor 6,3 µF / 450 V VF89041-115 23. pozíció: Tisztavíztartály-rögzítő szerelőkészlet VF89303A23

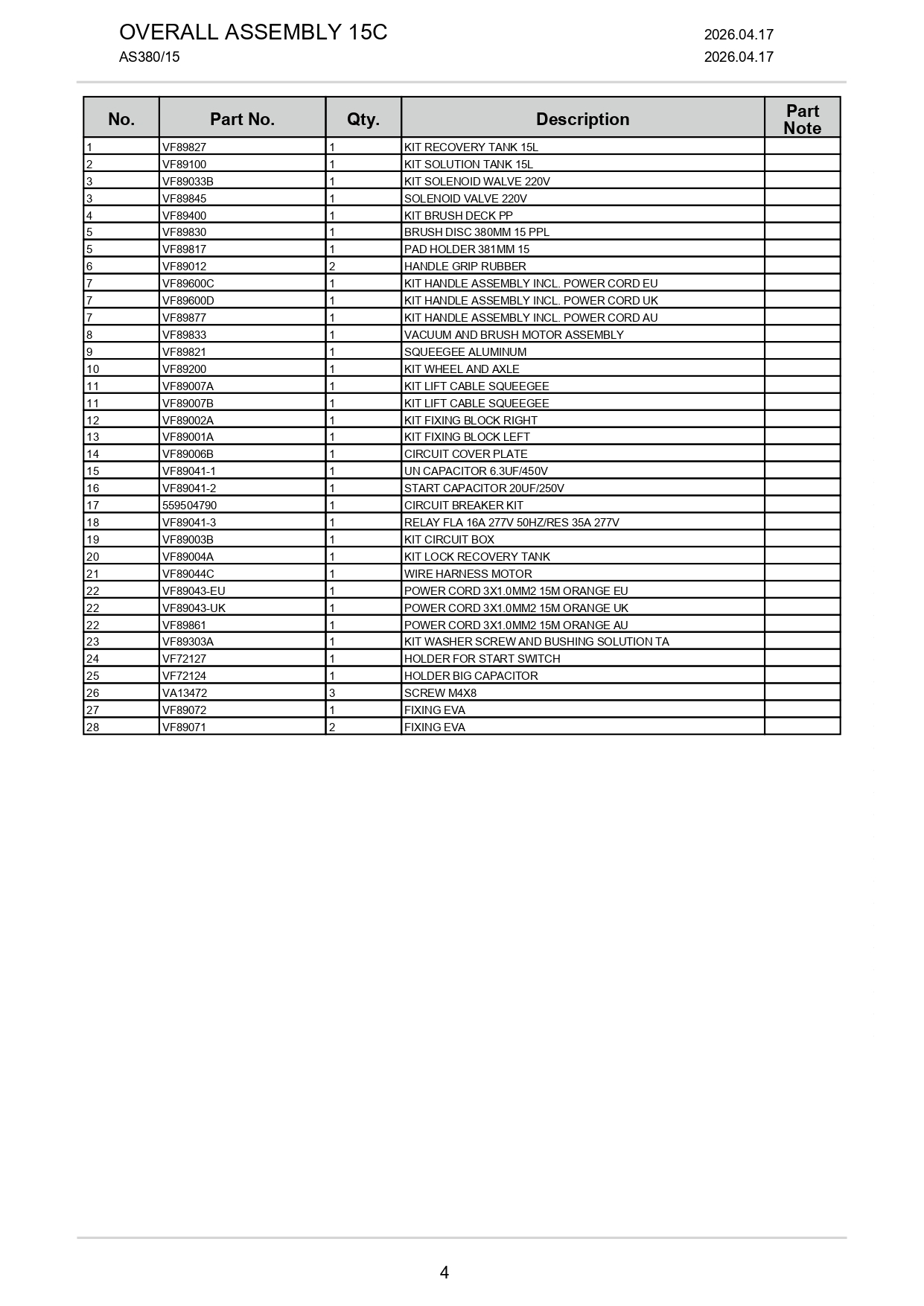

Viper AS380 – AS380/15 C – Gyári Katalógus (4. oldal)

Viper AS380 – AS380/15 C – Gyári Katalógus (4. oldal) VF89827 – Szennyvíztartály-készlet 15L VF89827Megnézem VF89100 – Tisztavíztartály-készlet 15L VF89100Megnézem VF89033B – Mágnesszelep-készlet 220 V VF89033BMegnézem VF89845 – Mágnesszelep 220 V VF89845Megnézem VF89400 – Kefefejburkolat-készlet, PP VF89400Megnézem VF89830 – Súrolókefe 380mm 15" Viper AS 380 /VF89801 és VF89830 helyett/Megnézem VF89817 – Pad tartó Viper AS 380 /VF89817 helyett/ 15"Megnézem VF89012 – Gumi markolat VF89012Megnézem VF89600C – Tolókar-készlet EU hálózati kábellel VF89600CMegnézem VF89600D – Tolókar-készlet UK hálózati kábellel VF89600DMegnézem VF89877 – Tolókar-készlet AU hálózati kábellel VF89877Megnézem VF89833 – Motorösszeállítás – részletes gyári rajzRészletek VF89821 – Szívógerenda, alumínium szívófej gumival Viper AS380/15 géphez (VF89500, VF89821)Megnézem VF89200 – Kerék- és tengelykészlet VF89200Megnézem VF89007A – Szívófejemelő bowdenkészlet VF89007AMegnézem VF89007B – Szívógerenda emelő kábel szett (bowden) Viper AS380/15 géphez (VF89007B)Megnézem VF89002A – Jobb oldali rögzítőblokk-készlet VF89002AMegnézem VF89001A – Bal oldali rögzítőblokk-készlet VF89001AMegnézem VF89006B – Elektromos takarólemez VF89006BMegnézem VF89041-1 – Üzemi kondenzátor 6,3 µF / 450 V VF89041-1Megnézem VF89041-2 – Indítókondenzátor 20 µF / 250V VF89041-2Megnézem 559504790 – 559504790 – Jelenleg nem található termékoldalNincs termék VF89041-3 – Relé, FLA 16A / 277V, RES 35A / 277V VF89041-3Megnézem VF89003B – Elektromosdoboz-készlet VF89003BMegnézem VF89004A – Szennyvíztartály-rögzítő zárkészlet VF89004AMegnézem VF89044C – Motor-kábelköteg VF89044CMegnézem VF89043-EU – Hálózati kábel 3×1,0mm², 15m, narancssárga, EU VF89043-EUMegnézem VF89043-UK – VF89043-UK – Jelenleg nem található termékoldalNincs termék VF89861 – VF89861 – Jelenleg nem található termékoldalNincs termék VF89303A – Tisztavíztartály-rögzítő szerelőkészlet VF89303AMegnézem VF72127 – Indítókapcsoló-tartó VF72127Megnézem VF72124 – Indítókondenzátor-tartó VF72124Megnézem VA13472 – Csavar M4×8 VA13472Megnézem VF89072 – EVA rögzítőbetét VF89072Megnézem VF89071 – EVA rögzítőbetét VF89071Megnézem

Jelenleg nem található termékoldal: 559504790, VF89043-UK, VF89861.

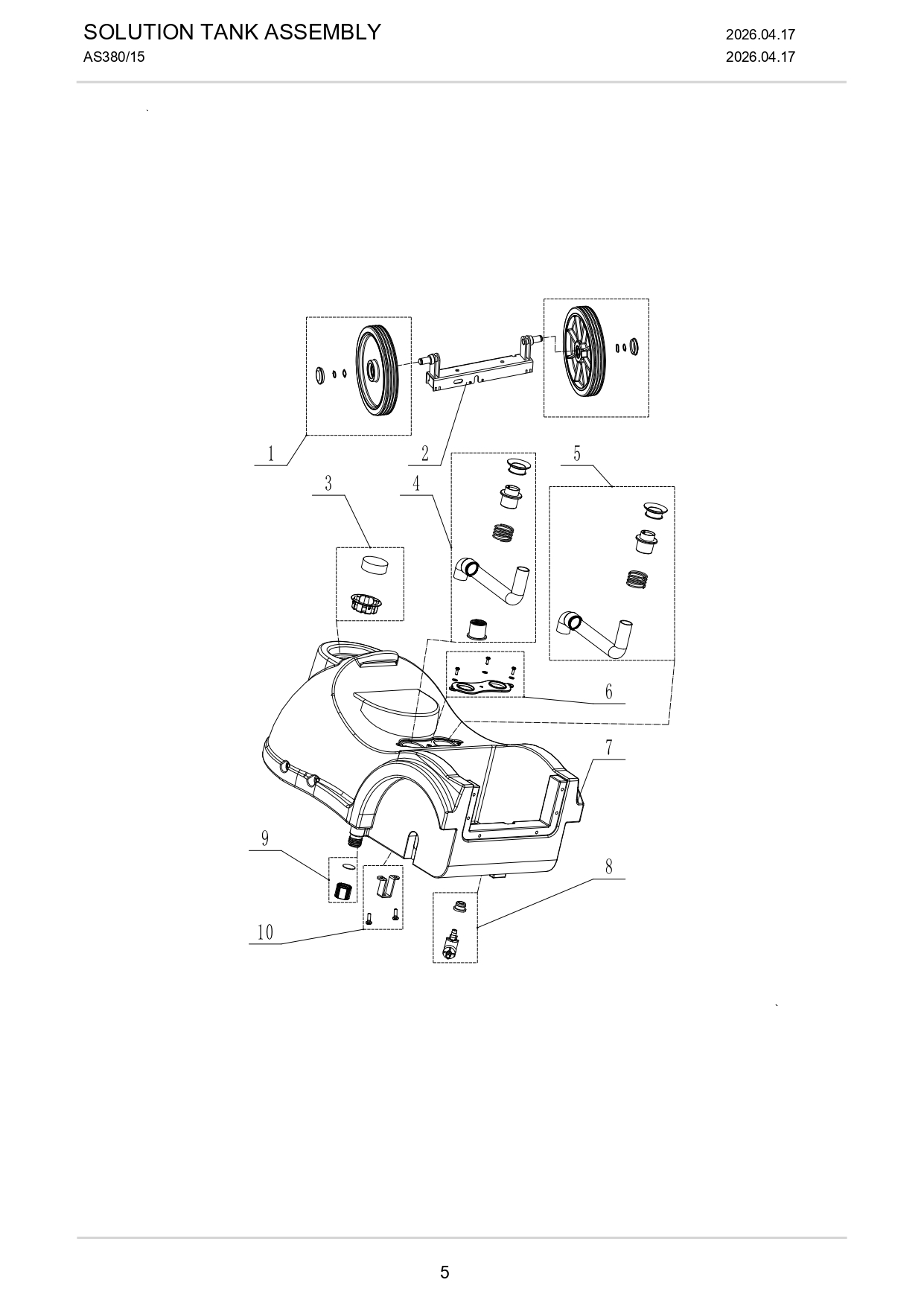

Viper AS380 – Tisztavíztartály – Robbantott ábra (5. oldal)

Viper AS380 – Tisztavíztartály – Robbantott ábra (5. oldal) 10. pozíció: Emelőbowden-rögzítő VF89112A10 9. pozíció: Vízleeresztő készlet VF89110A9 8. pozíció: Tisztítóoldat-szabályozó kapcsolókészlet VF891118 7. pozíció: Tisztavíztartály-készlet 15L, LLDPE VF89101A7 6. pozíció: Műanyag tömlőrögzítő lemez készlet VF89106A6 4. pozíció: Szívócső szett Viper AS380/15 géphez VF89105B4 3. pozíció: Vízbeömlő szűrőkészlet VF89113A3 1. pozíció: Műanyag kerék készlet 10″ VF89202A1 2. pozíció: Fém keréktengely-készlet VF892012 5. pozíció: Műanyag vákuumtömlő-készlet VF89104A5

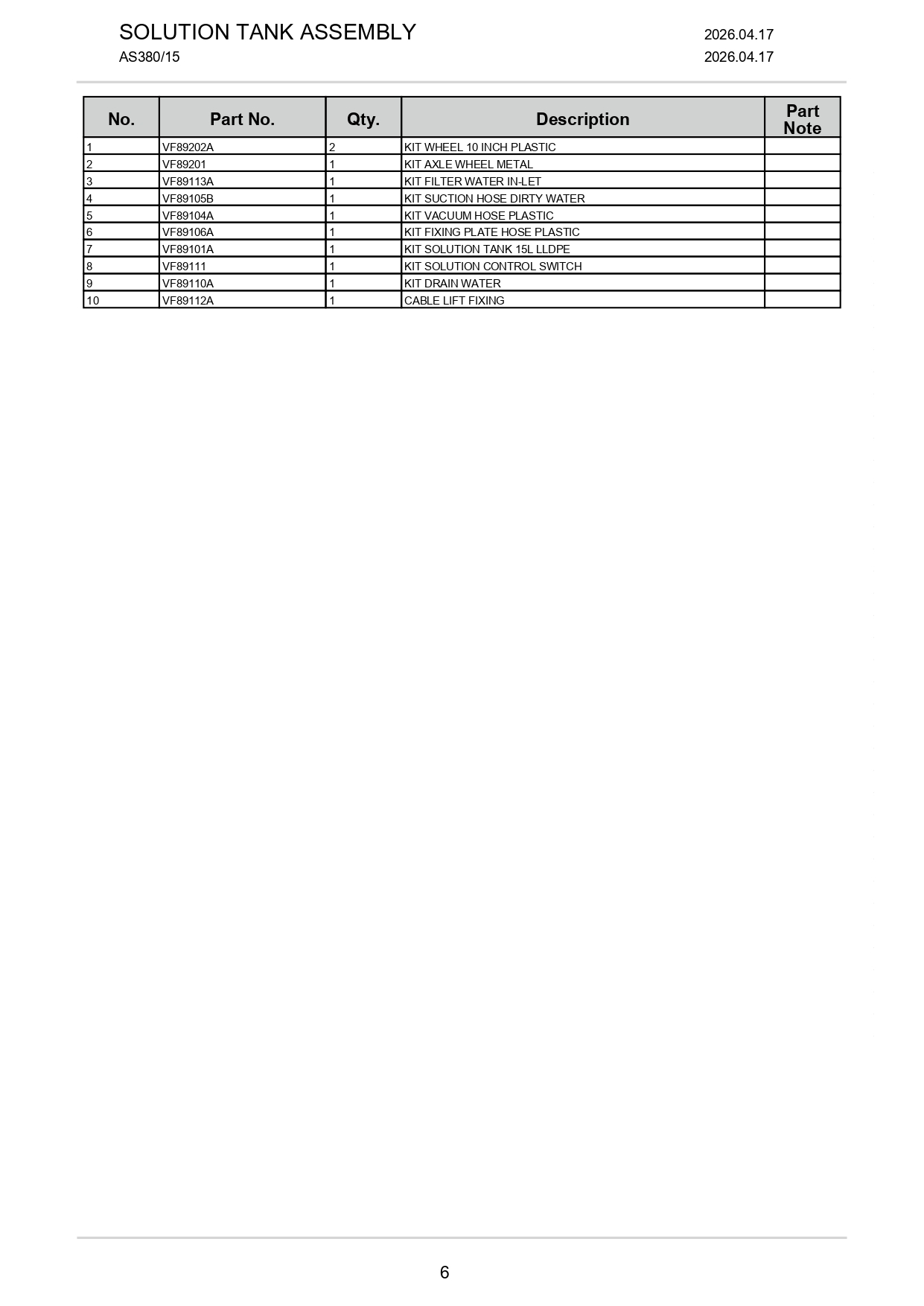

Viper AS380 – Tisztavíztartály – Gyári Katalógus (6. oldal)

Viper AS380 – Tisztavíztartály – Gyári Katalógus (6. oldal) VF89202A – Műanyag kerék készlet 10″ VF89202AMegnézem VF89201 – Fém keréktengely-készlet VF89201Megnézem VF89113A – Vízbeömlő szűrőkészlet VF89113AMegnézem VF89105B – Szívócső szett Viper AS380/15 géphez VF89105BMegnézem VF89104A – Műanyag vákuumtömlő-készlet VF89104AMegnézem VF89106A – Műanyag tömlőrögzítő lemez készlet VF89106AMegnézem VF89101A – Tisztavíztartály-készlet 15L, LLDPE VF89101AMegnézem VF89111 – Tisztítóoldat-szabályozó kapcsolókészlet VF89111Megnézem VF89110A – Vízleeresztő készlet VF89110AMegnézem VF89112A – Emelőbowden-rögzítő VF89112AMegnézem

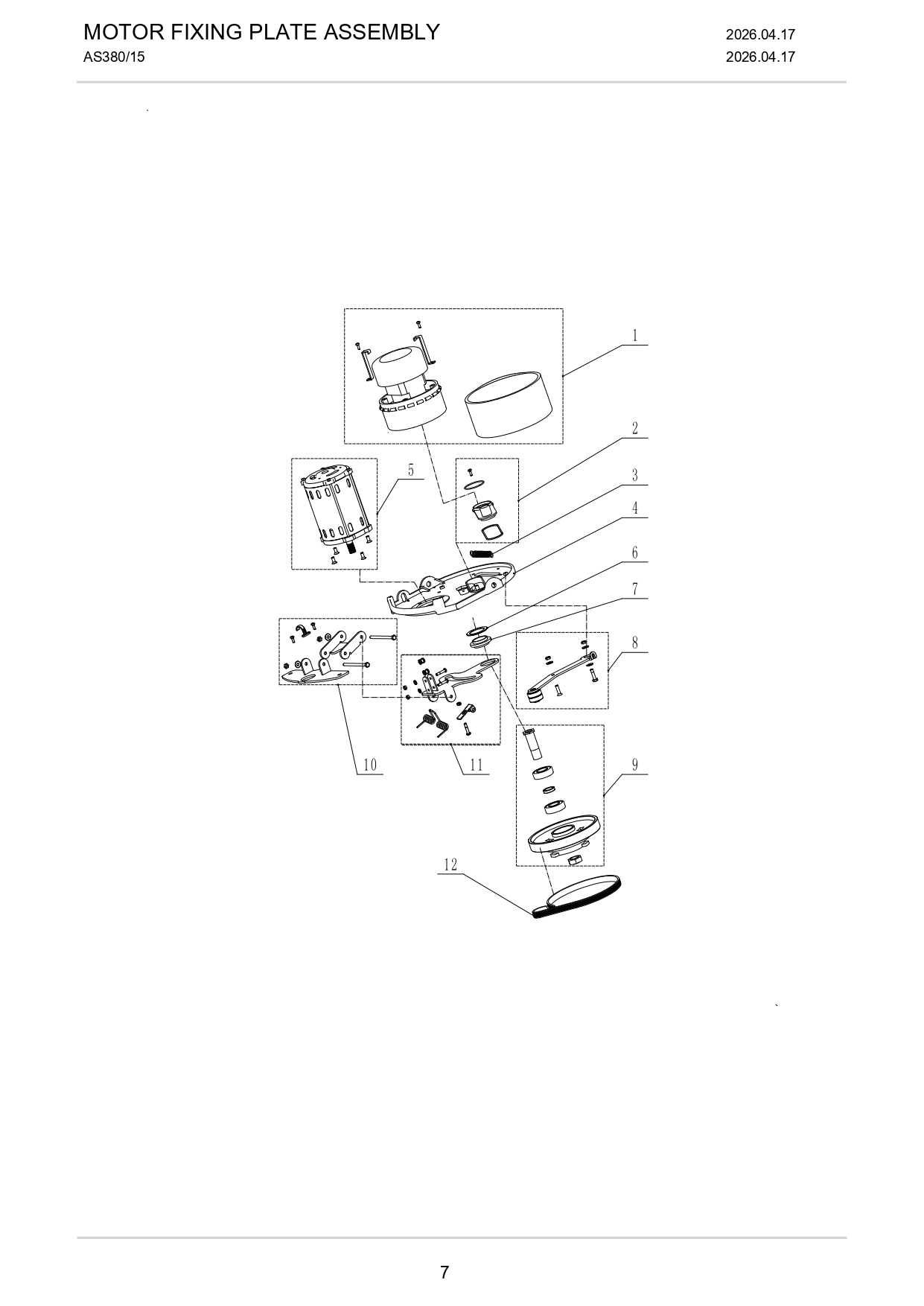

Viper AS380 – Motorok és rögzítőlemez – Robbantott ábra (7. oldal)

Viper AS380 – Motorok és rögzítőlemez – Robbantott ábra (7. oldal) 4. pozíció: Alumínium motortartó VF893014 3. pozíció: Rugó, 65Mn rugóacél VF893183 12. pozíció: Hajtószíj PJ270 VF8932312 11. pozíció: Szívófej bal és jobb oldali tartókonzol-készlet VF8983611 10. pozíció: Szívófejemelő tartókonzol készlet VF89324A10 9. pozíció: Szíjtárcsakészlet VF89321A9 8. pozíció: Szíjfeszítő szerelőkészlet VF89314A8 7. pozíció: Bronz tartópersely VF893197 6. pozíció: Rozsdamentes alátét 50×1,5 mm VF893116 5. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben5 2. pozíció: Szívómotor-tömítéskészlet VF89306A2 1. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben1

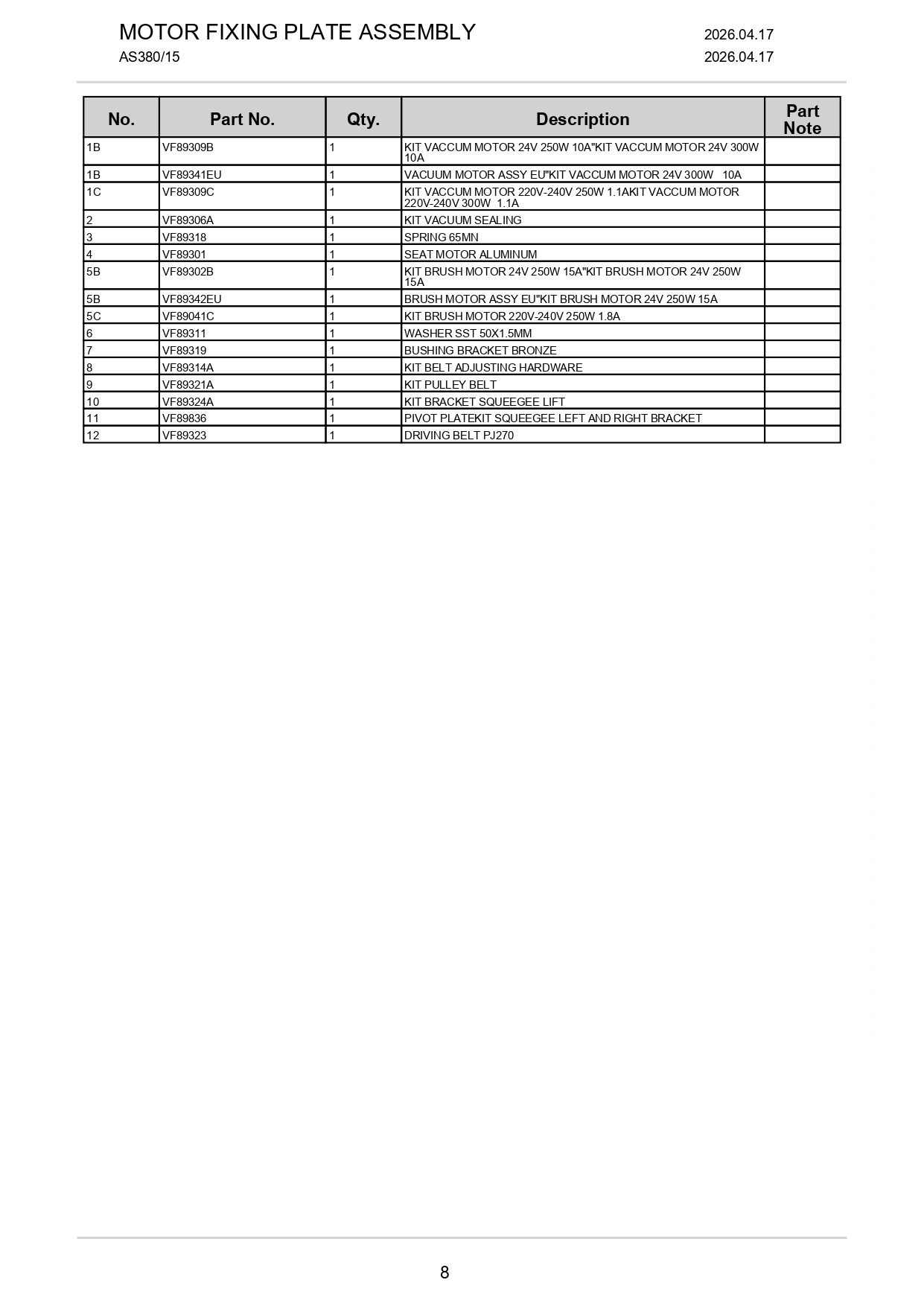

Viper AS380 – Motorok és rögzítőlemez – Gyári Katalógus (8. oldal)

Viper AS380 – Motorok és rögzítőlemez – Gyári Katalógus (8. oldal) VF89309B – Szívómotor-készlet 24V VF89309BMegnézem VF89341EU – Szívómotor-egység 24V, EU kivitel VF89341EUMegnézem VF89309C – Szívómotor-készlet 220–240V VF89309CMegnézem VF89306A – Szívómotor-tömítéskészlet VF89306AMegnézem VF89318 – Rugó, 65Mn rugóacél VF89318Megnézem VF89301 – Alumínium motortartó VF89301Megnézem VF89302B – Kefemotor-készlet 24 V, 250 W VF89302BMegnézem VF89342EU – Kefemotor-egység 24V, 250W, EU kivitel VF89342EUMegnézem VF89041C – Kefemotor-készlet 220–240 V, 250 W VF89041CMegnézem VF89311 – Rozsdamentes alátét 50×1,5 mm VF89311Megnézem VF89319 – Bronz tartópersely VF89319Megnézem VF89314A – Szíjfeszítő szerelőkészlet VF89314AMegnézem VF89321A – Szíjtárcsakészlet VF89321AMegnézem VF89324A – Szívófejemelő tartókonzol készlet VF89324AMegnézem VF89836 – Szívófej bal és jobb oldali tartókonzol-készlet VF89836Megnézem VF89323 – Hajtószíj PJ270 VF89323Megnézem

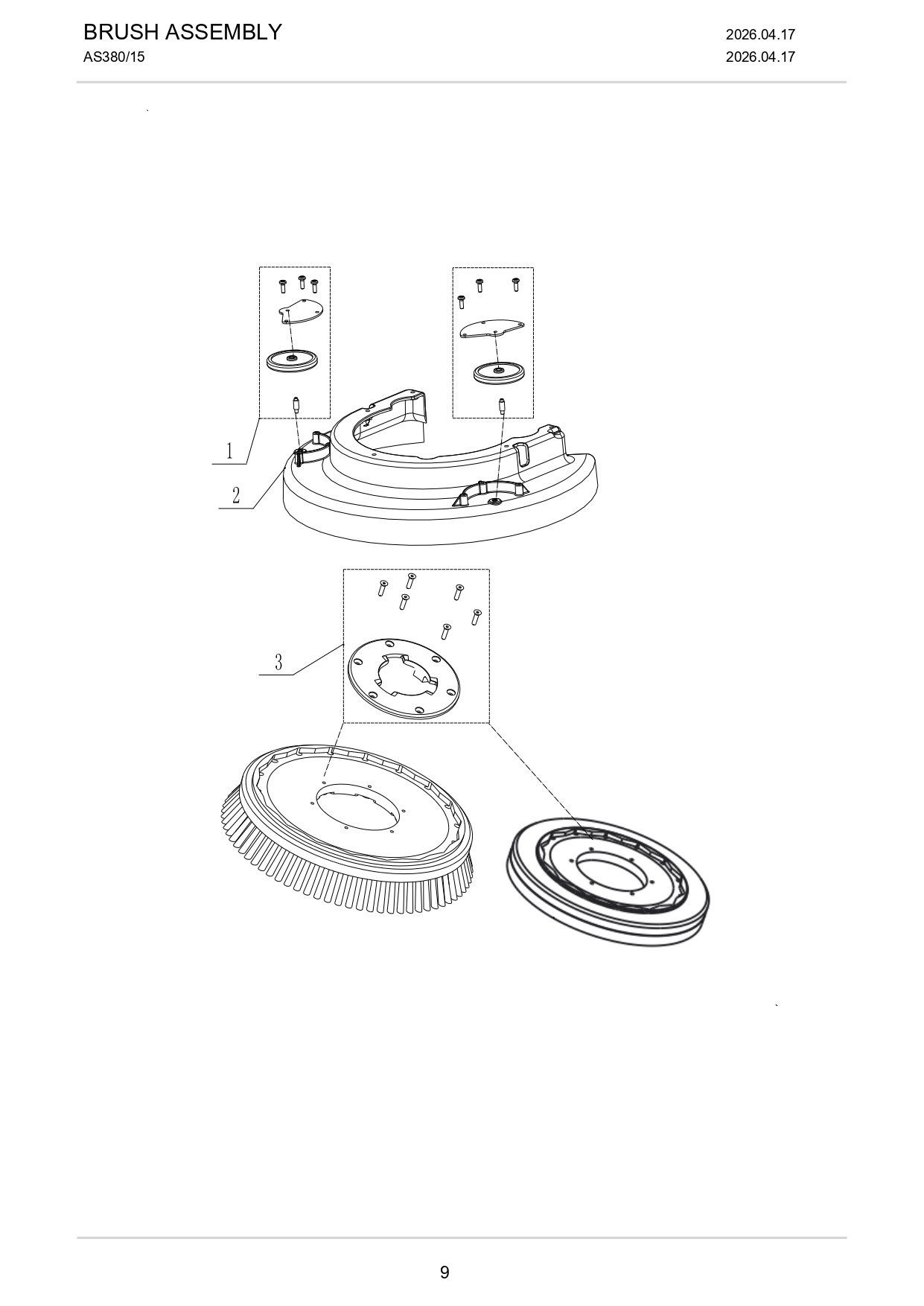

Viper AS380 – Kefeszerkezet – Robbantott ábra (9. oldal)

Viper AS380 – Kefeszerkezet – Robbantott ábra (9. oldal) 3. pozíció: Kefemenesztő készlet, PA, csavarokkal VF89803A3 2. pozíció: Kefefejburkolat, PP VF894012 1. pozíció: Ütközőgörgő-készlet 60mm VF89402A1

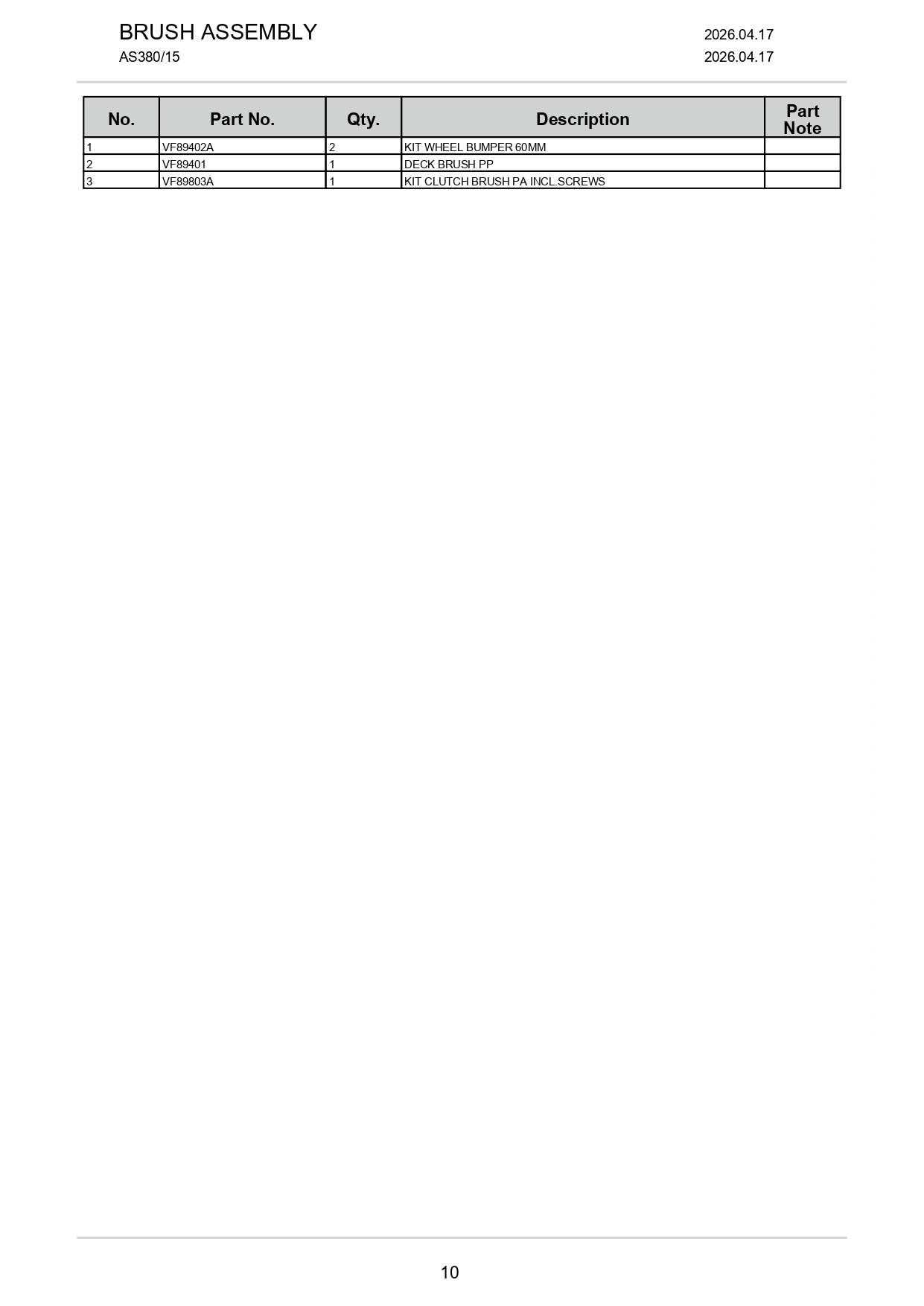

Viper AS380 – Kefeszerkezet – Gyári Katalógus (10. oldal)

Viper AS380 – Kefeszerkezet – Gyári Katalógus (10. oldal) VF89402A – Ütközőgörgő-készlet 60mm VF89402AMegnézem VF89401 – Kefefejburkolat, PP VF89401Megnézem VF89803A – Kefemenesztő készlet, PA, csavarokkal VF89803AMegnézem

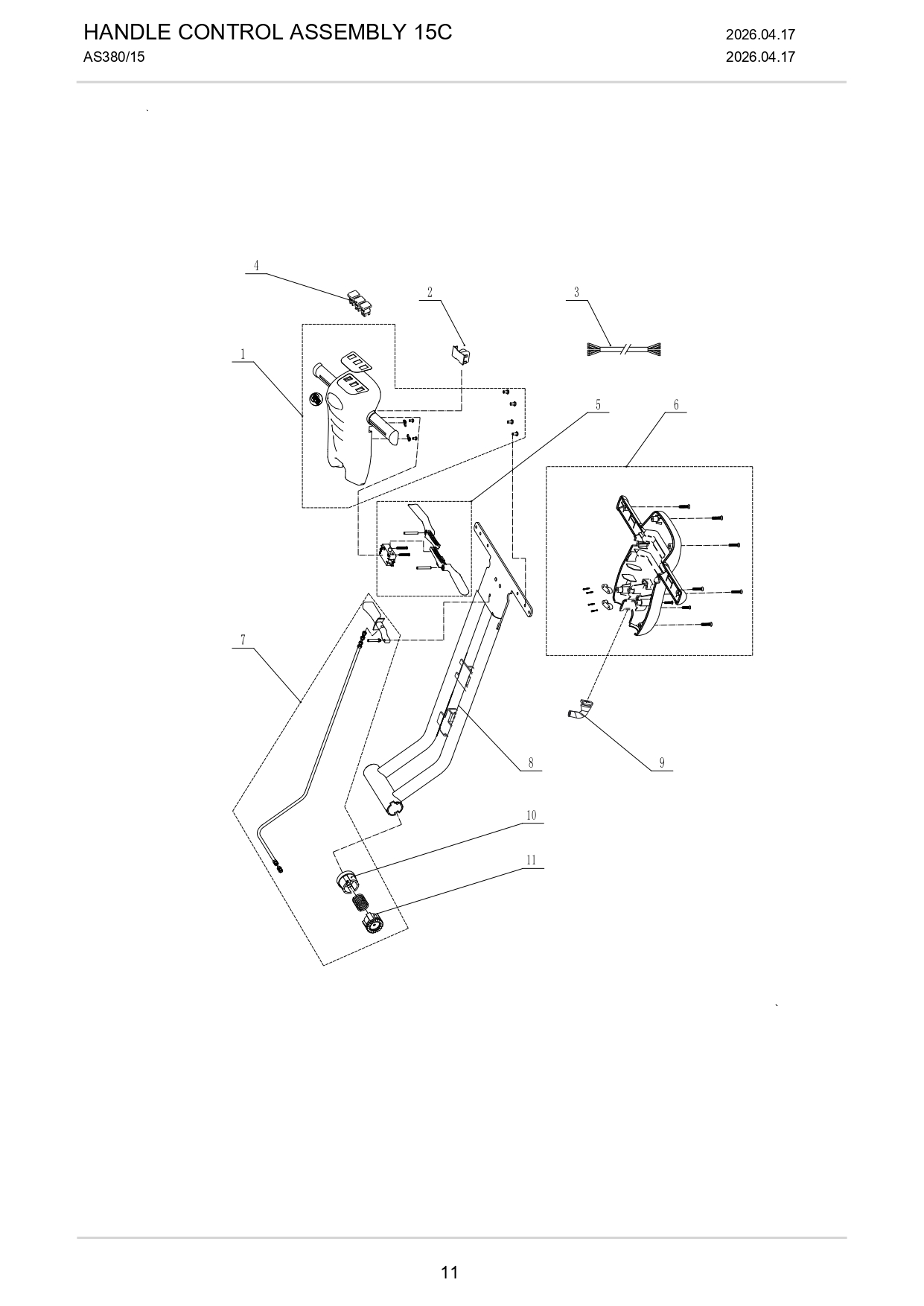

Viper AS380 – AS380/15 C kezelőkar – Robbantott ábra (11. oldal)

Viper AS380 – AS380/15 C kezelőkar – Robbantott ábra (11. oldal) 1. pozíció: Első kezelőkarburkolat-készlet VF89608B1 2. pozíció: Kezelőpanel áramköri lap VF89025-42 3. pozíció: Kommunikációs kábel VF89025-33 5. pozíció: Működtetőkar és kapcsoló VF89615A5 7. pozíció: Tolókar-kioldó készlet VF89610A7 8. pozíció: Fém tolókar VF89601A8 4. pozíció: Kapcsoló-összekötő vezeték VF896204 6. pozíció: Hátsó kezelőkarburkolat-készlet VF89618B6 9. pozíció: Fogaskerék-vezető persely VF896129 10. pozíció: Tolókar-állító fogaskerék VF8961410 11. pozíció: A rajz 11. jelöléséhez nincs külön 11. sor a gyári jegyzékben11

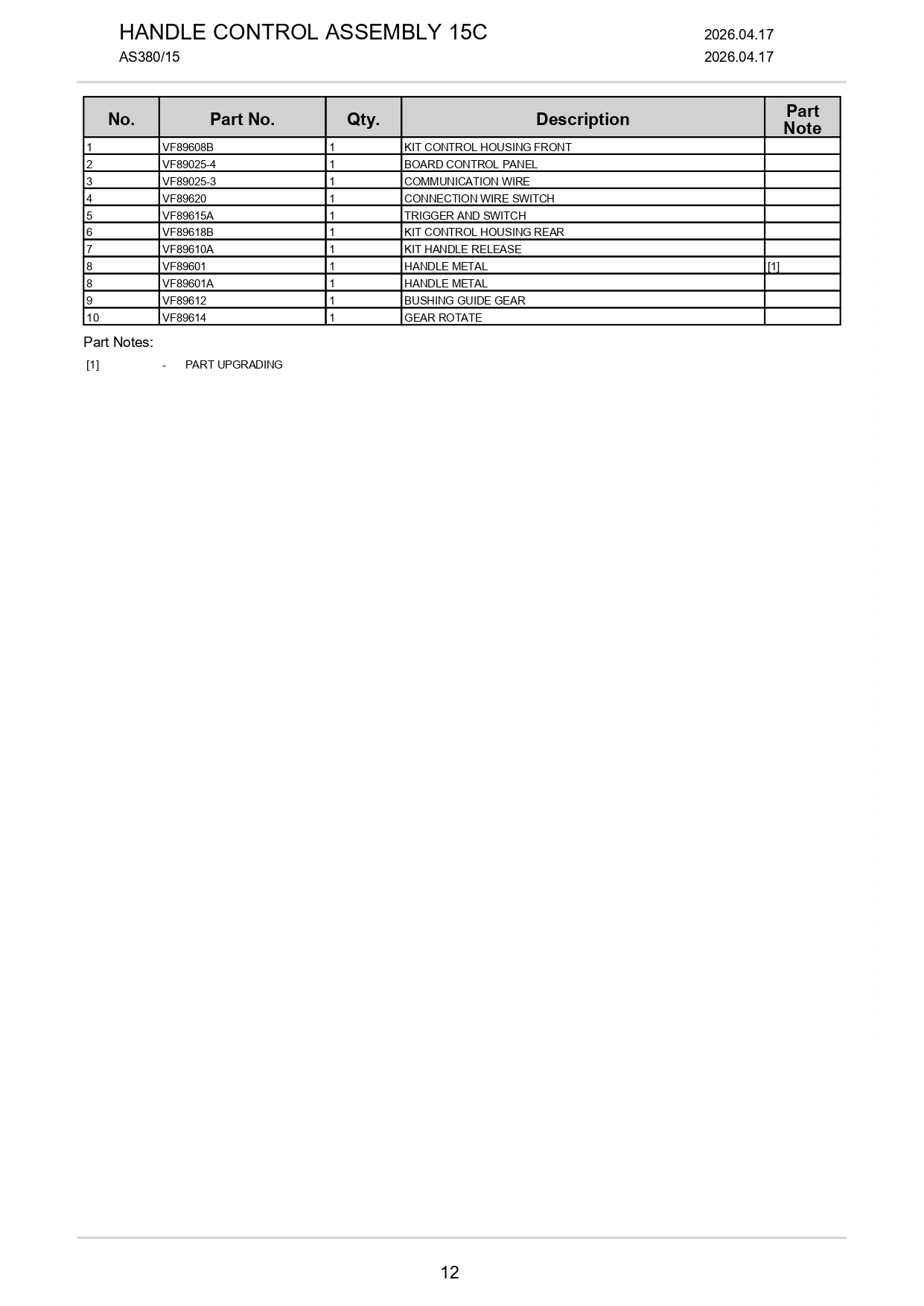

Viper AS380 – AS380/15 C kezelőkar – Gyári Katalógus (12. oldal)

Viper AS380 – AS380/15 C kezelőkar – Gyári Katalógus (12. oldal) VF89608B – Első kezelőkarburkolat-készlet VF89608BMegnézem VF89025-4 – Kezelőpanel áramköri lap VF89025-4Megnézem VF89025-3 – Kommunikációs kábel VF89025-3Megnézem VF89620 – Kapcsoló-összekötő vezeték VF89620Megnézem VF89615A – Működtetőkar és kapcsoló VF89615AMegnézem VF89618B – Hátsó kezelőkarburkolat-készlet VF89618BMegnézem VF89610A – Tolókar-kioldó készlet VF89610AMegnézem VF89601 – Korábbi kivitel; a megadott VF89601A változat használhatóRégi változat VF89601A – Fém tolókar VF89601AMegnézem VF89612 – Fogaskerék-vezető persely VF89612Megnézem VF89614 – Tolókar-állító fogaskerék VF89614Megnézem

A rajzon látható 11. jelöléshez a gyári jegyzékben nincs külön 11. tétel, ezért ehhez nem adtam termékhivatkozást. A 8. pozíciónál kizárólag a VF89601A fém tolókar hivatkozása aktív.

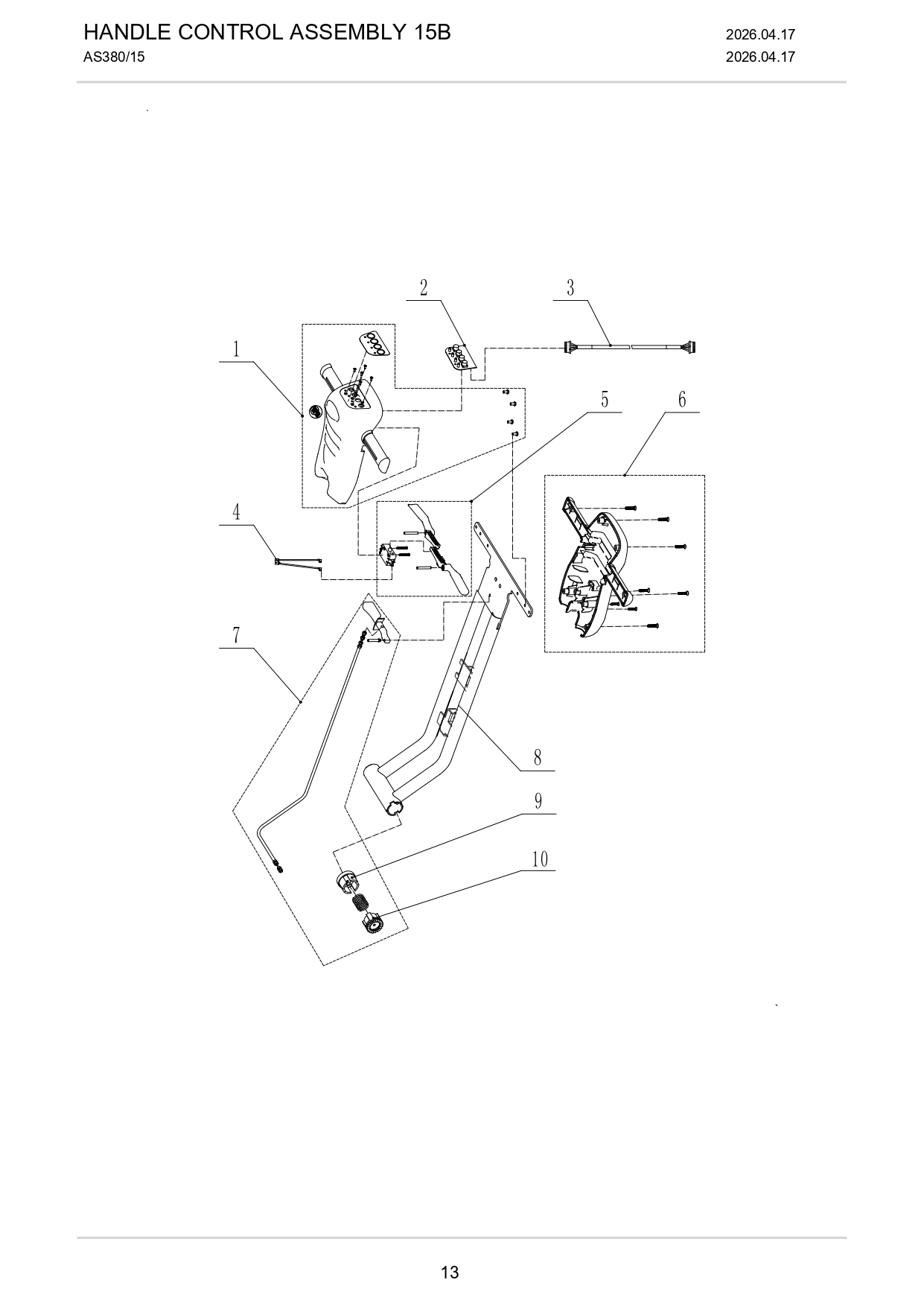

Viper AS380 – AS380/15 B kezelőkar – Robbantott ábra (13. oldal)

Viper AS380 – AS380/15 B kezelőkar – Robbantott ábra (13. oldal) 1. pozíció: Első kezelőkarburkolat-készlet VF89625C1 2. pozíció: Elektromágneses zavarszűrő VA41028C2 3. pozíció: Vezérlőkábel-készlet VF89044D3 4. pozíció: Kezelőkapcsoló VF896234 5. pozíció: Működtetőkar és kapcsoló VF89615A5 6. pozíció: Hátsó kezelőkarburkolat-készlet VF89627C6 7. pozíció: Tolókar-kioldó készlet VF89610A7 8. pozíció: Fém tolókar VF89601A8 9. pozíció: Tápkábel-átvezető gumigyűrű VF890759 10. pozíció: Fogaskerék-vezető persely VF8961210

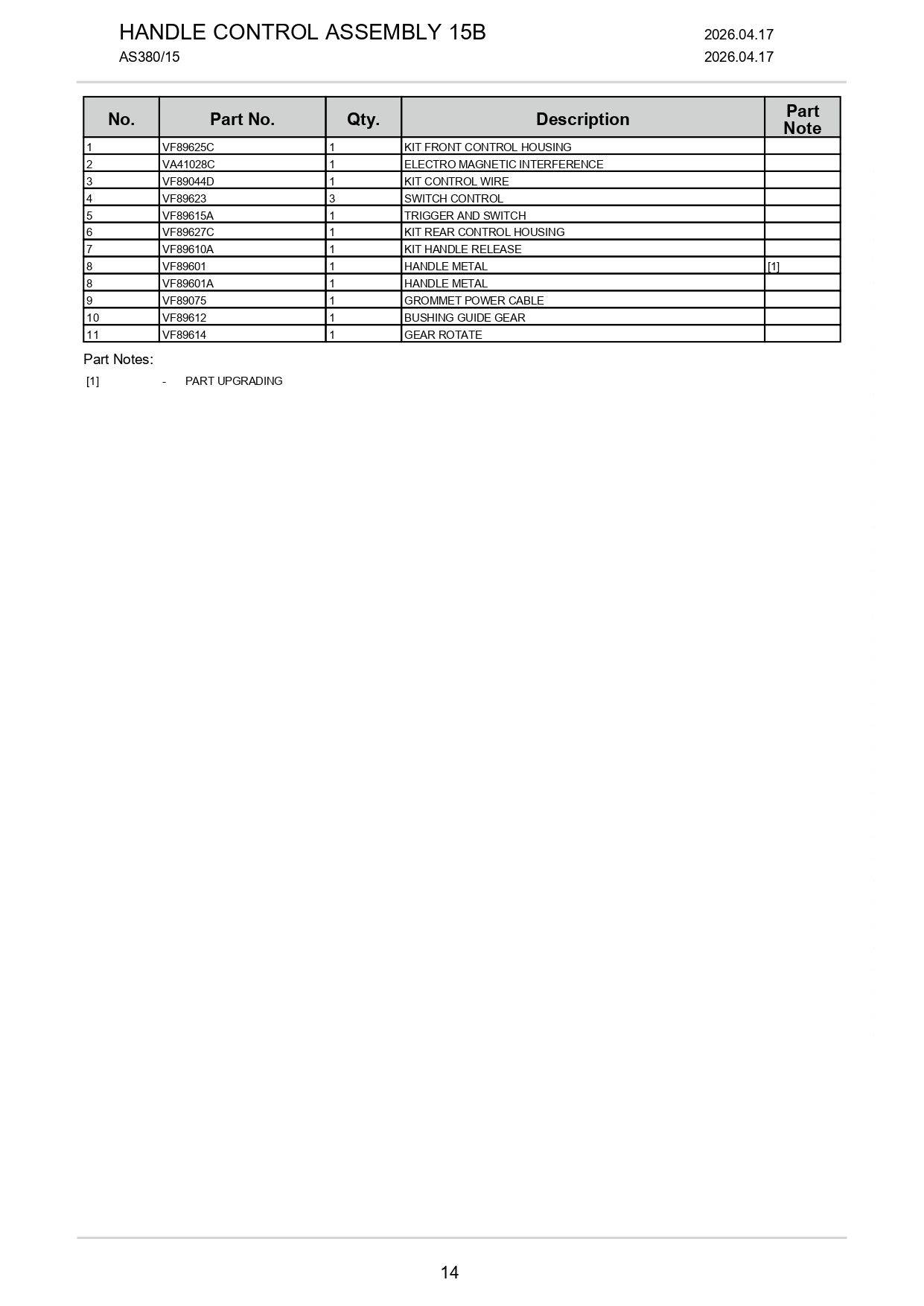

Viper AS380 – AS380/15 B kezelőkar – Gyári Katalógus (14. oldal)

Viper AS380 – AS380/15 B kezelőkar – Gyári Katalógus (14. oldal) VF89625C – Első kezelőkarburkolat-készlet VF89625CMegnézem VA41028C – Elektromágneses zavarszűrő VA41028CMegnézem VF89044D – Vezérlőkábel-készlet VF89044DMegnézem VF89623 – Kezelőkapcsoló VF89623Megnézem VF89615A – Működtetőkar és kapcsoló VF89615AMegnézem VF89627C – Hátsó kezelőkarburkolat-készlet VF89627CMegnézem VF89610A – Tolókar-kioldó készlet VF89610AMegnézem VF89601 – Korábbi kivitel; a megadott VF89601A változat használhatóRégi változat VF89601A – Fém tolókar VF89601AMegnézem VF89075 – Tápkábel-átvezető gumigyűrű VF89075Megnézem VF89612 – Fogaskerék-vezető persely VF89612Megnézem VF89614 – Tolókar-állító fogaskerék VF89614Megnézem

A 8. pozíciónál kizárólag a VF89601A fém tolókar hivatkozása aktív.

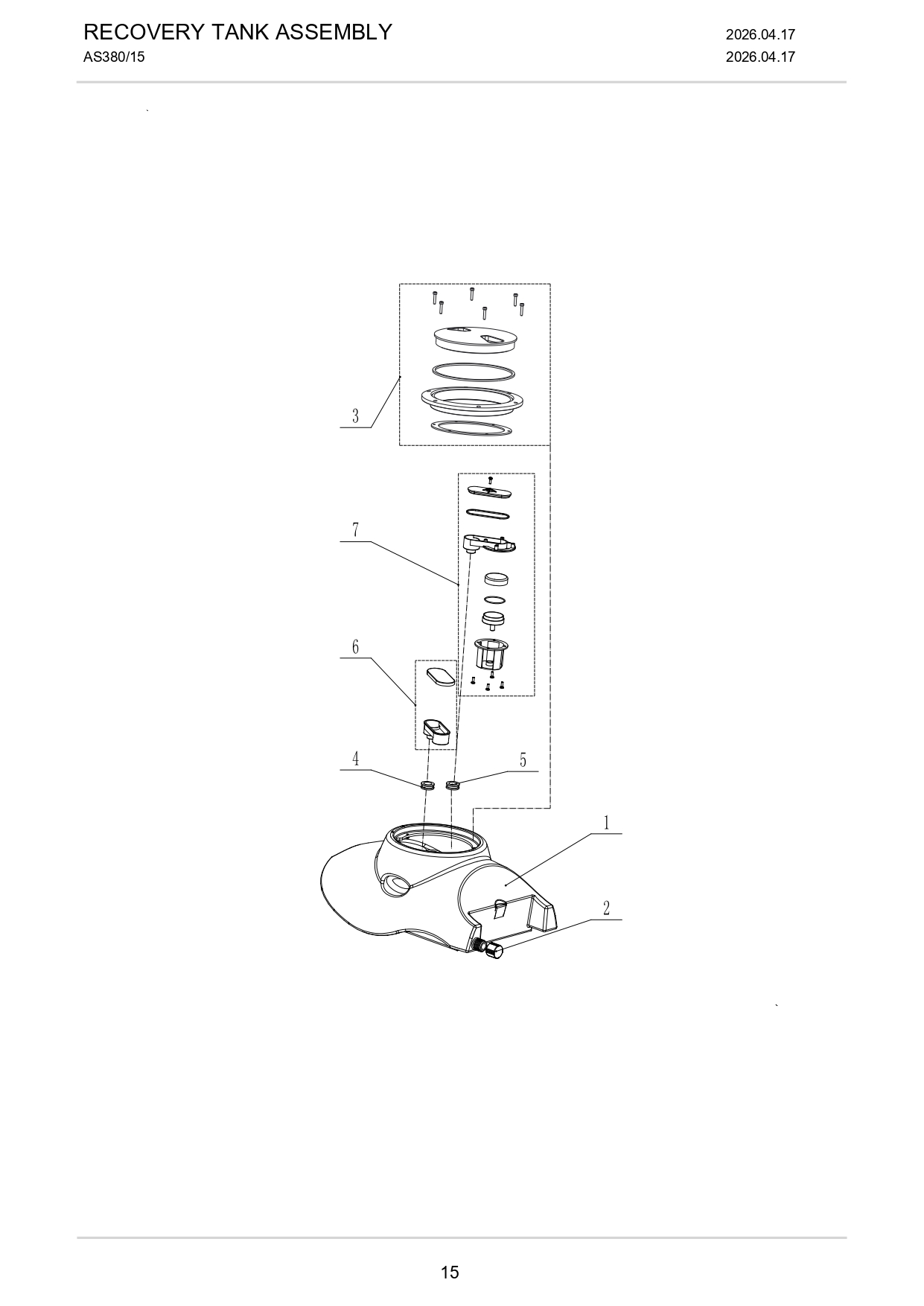

Viper AS380 – Szennyvíztartály – Robbantott ábra (15. oldal)

Viper AS380 – Szennyvíztartály – Robbantott ábra (15. oldal) 1. pozíció: Szennyvíztartály, LLDPE VF897011 7. pozíció: Szennyvíztartály vákuumcsatlakozó-készlet VF898297 6. pozíció: Szennyvíztartály szívócsatlakozó-készlet VF898286 5. pozíció: Szürke tartálycsatlakozó gumipersely VF898115 4. pozíció: Fekete tartálycsatlakozó gumipersely VF898104 2. pozíció: Vízleeresztő készlet VF89110A2 3. pozíció: Szennyvíztartály-fedélkészlet VF89716A3

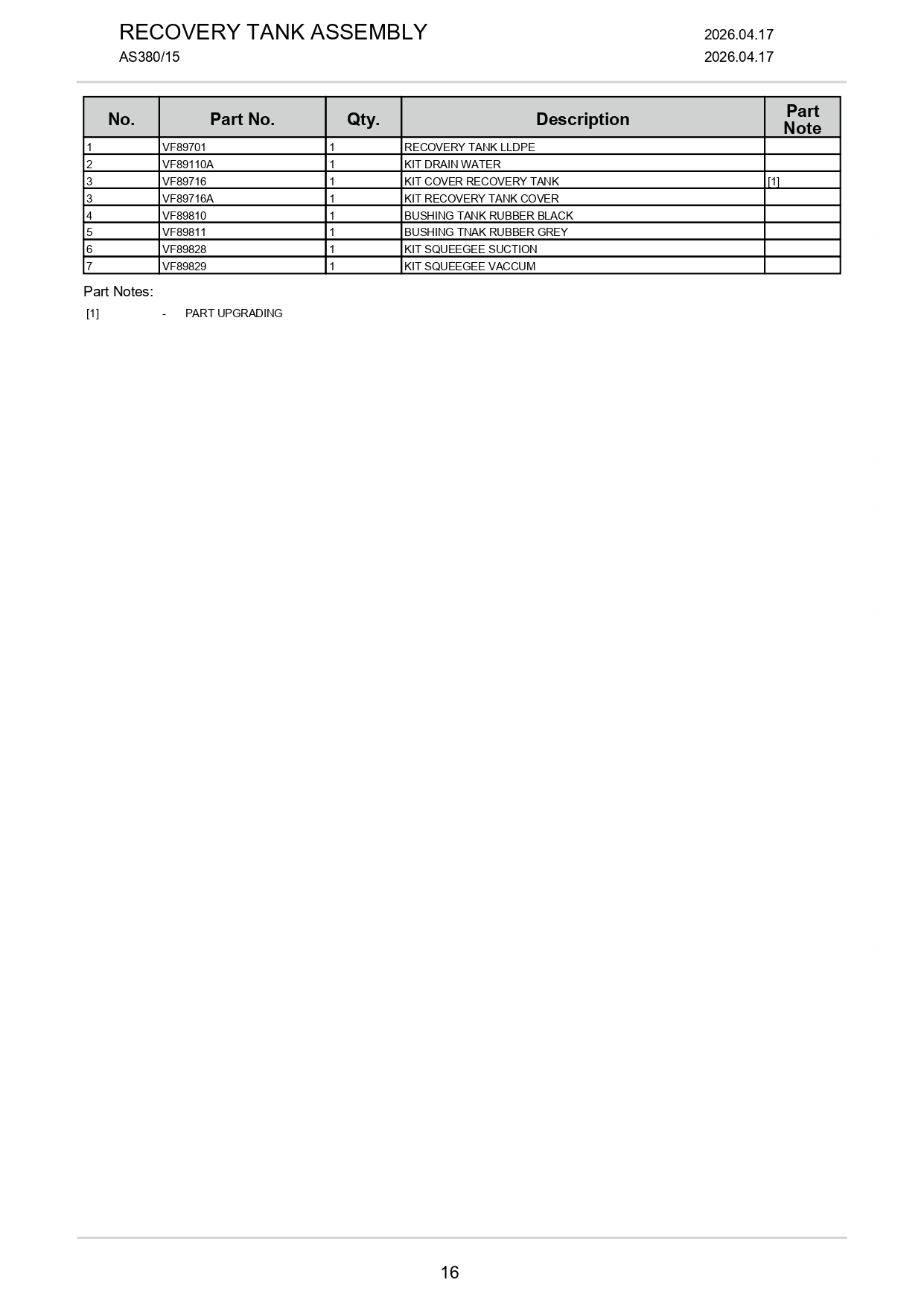

Viper AS380 – Szennyvíztartály – Gyári Katalógus (16. oldal)

Viper AS380 – Szennyvíztartály – Gyári Katalógus (16. oldal) VF89701 – Szennyvíztartály, LLDPE VF89701Megnézem VF89110A – Vízleeresztő készlet VF89110AMegnézem VF89716 – Korábbi kivitel; a megadott VF89716A változat használhatóRégi változat VF89716A – Szennyvíztartály-fedélkészlet VF89716AMegnézem VF89810 – Fekete tartálycsatlakozó gumipersely VF89810Megnézem VF89811 – Szürke tartálycsatlakozó gumipersely VF89811Megnézem VF89828 – Szennyvíztartály szívócsatlakozó-készlet VF89828Megnézem VF89829 – Szennyvíztartály vákuumcsatlakozó-készlet VF89829Megnézem

A 3. pozíciónál kizárólag a VF89716A fedélkészlet hivatkozása aktív.

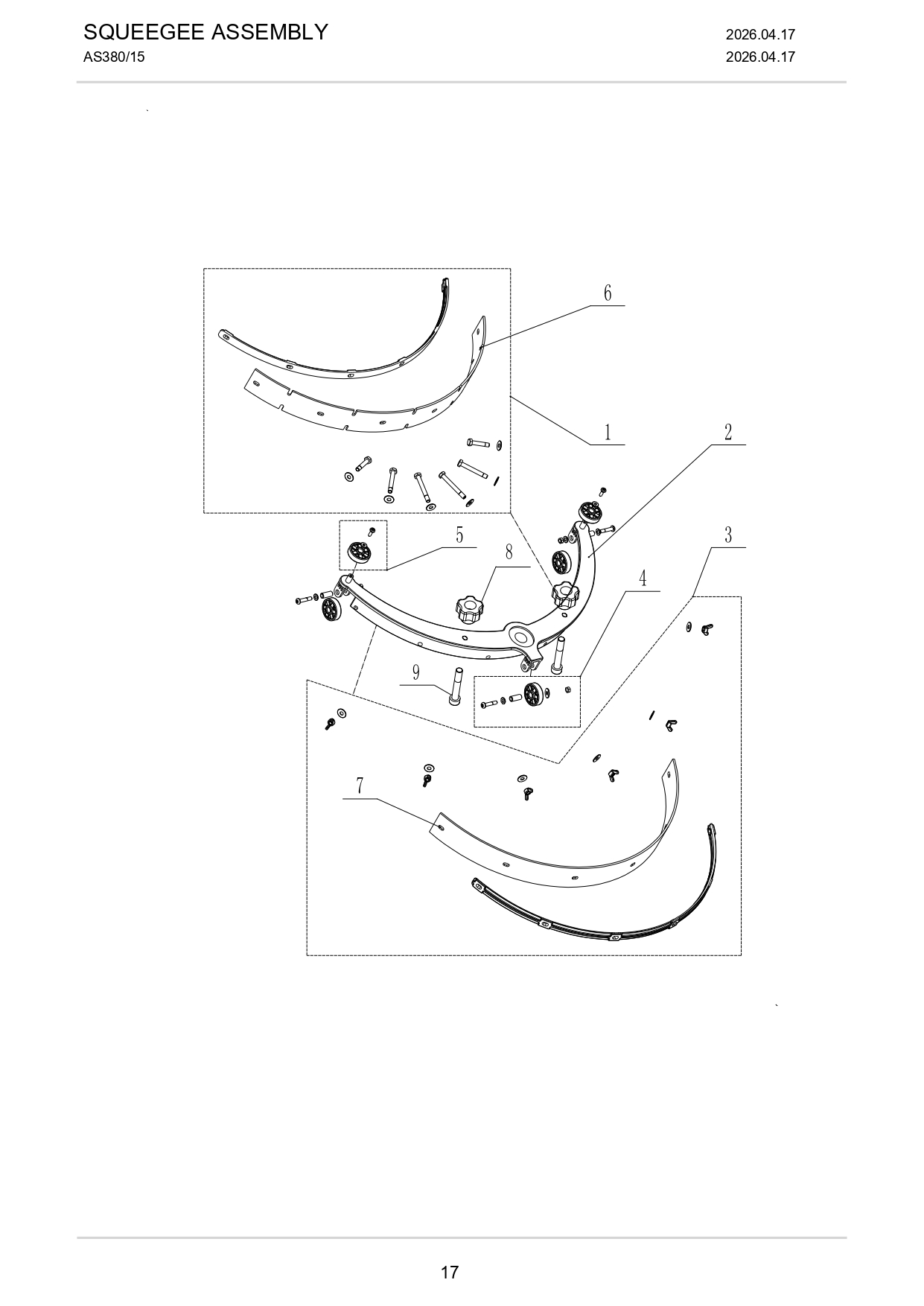

Viper AS380 – Szívógerenda – Robbantott ábra (17. oldal)

Viper AS380 – Szívógerenda – Robbantott ábra (17. oldal) 8. pozíció: Szívófej-rögzítő szorítógomb VF895108 2. pozíció: Szívófejtartó konzol VF898152 3. pozíció: Hátsó szívógumi-készlet VF898253 4. pozíció: Szívógerenda kerék Viper AS380/15 géphez (VF89826)4 5. pozíció: Szívófej-ütközőgörgő készlet VF89506B5 1. pozíció: Első szívógumi-készlet VF898221 6. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben6 7. pozíció: Válassza ki a megfelelő cikkszámot a gyári jegyzékben7 9. pozíció: Belső hatlapnyílású csavar M8×55 VF856989

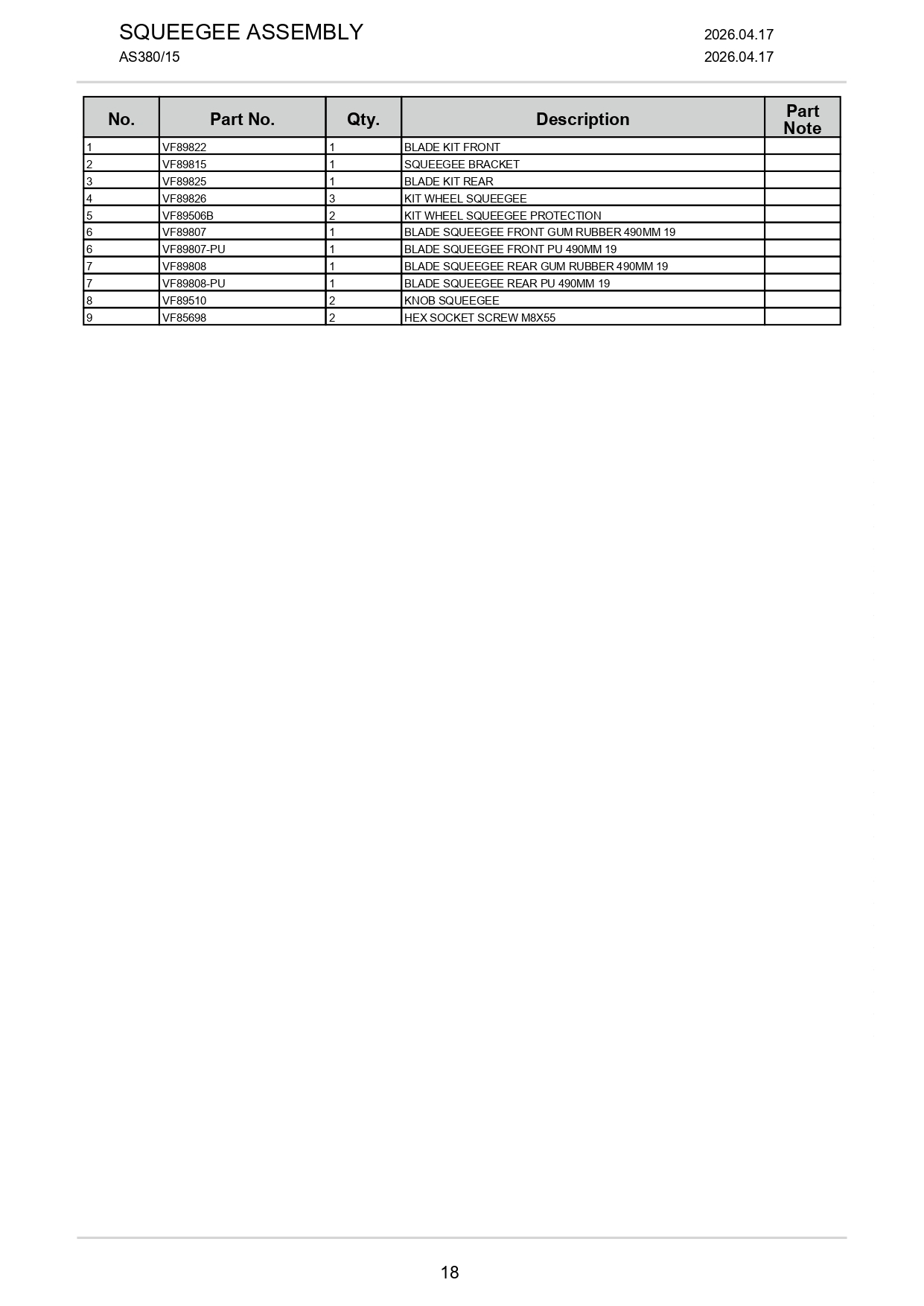

Viper AS380 – Szívógerenda – Gyári Katalógus (18. oldal)

Viper AS380 – Szívógerenda – Gyári Katalógus (18. oldal) VF89822 – Első szívógumi-készlet VF89822Megnézem VF89815 – Szívófejtartó konzol VF89815Megnézem VF89825 – Hátsó szívógumi-készlet VF89825Megnézem VF89826 – Szívógerenda kerék Viper AS380/15 géphez (VF89826)Megnézem VF89506B – Szívófej-ütközőgörgő készlet VF89506BMegnézem VF89807 – Felszívógumi szett Viper AS 380 (első+hátsó gumi VF89807 és VF89808 helyett)Megnézem VF89807-PU – Első szívógumi 490mm, poliuretán VF89807-PUMegnézem VF89808 – Felszívógumi szett Viper AS 380 (első+hátsó gumi VF89807 és VF89808 helyett)Megnézem VF89808-PU – Hátsó szívógumi 490mm, poliuretán VF89808-PUMegnézem VF89510 – Szívófej-rögzítő szorítógomb VF89510Megnézem VF85698 – Belső hatlapnyílású csavar M8×55 VF85698Megnézem
