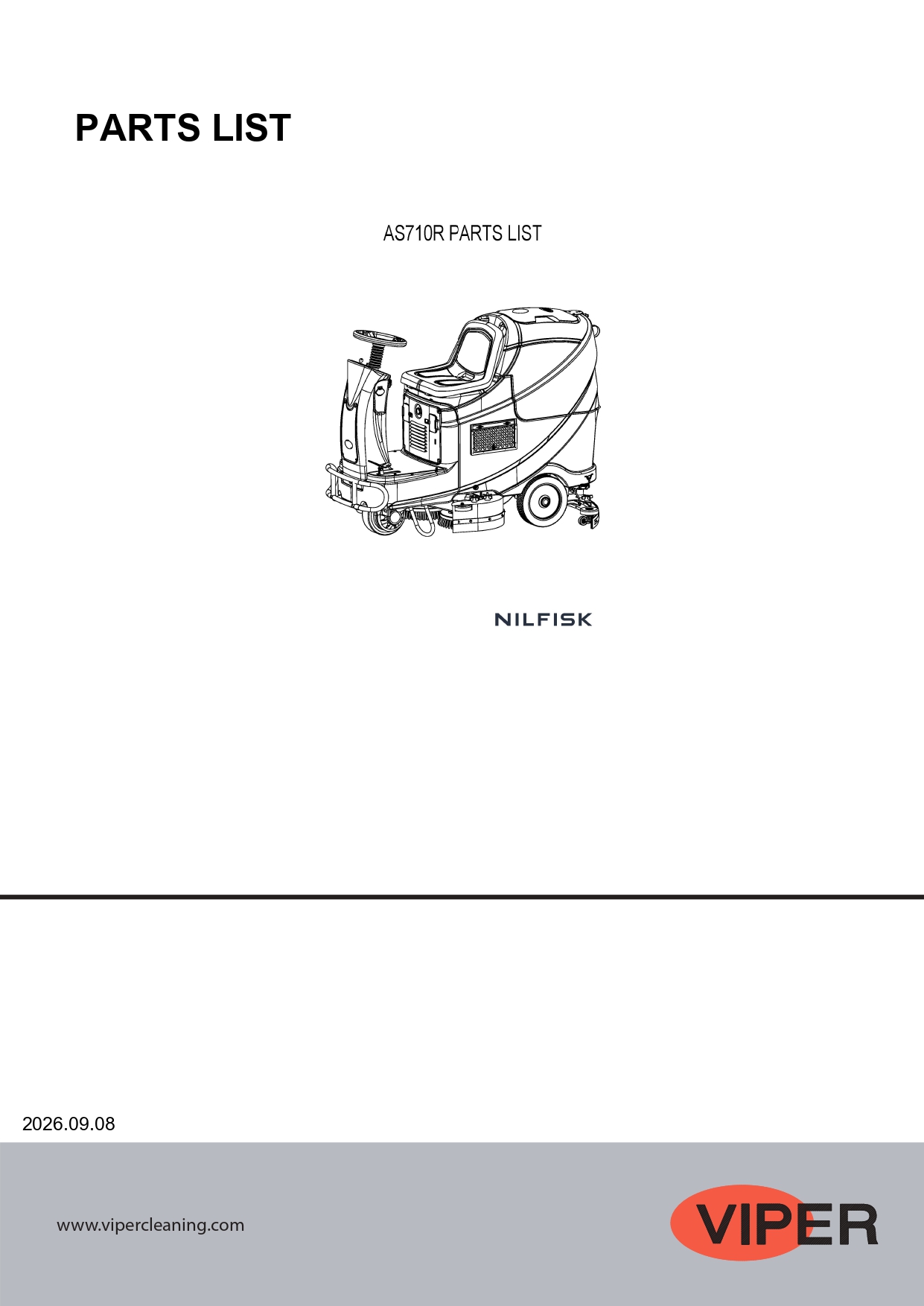

Viper AS710R – Borító

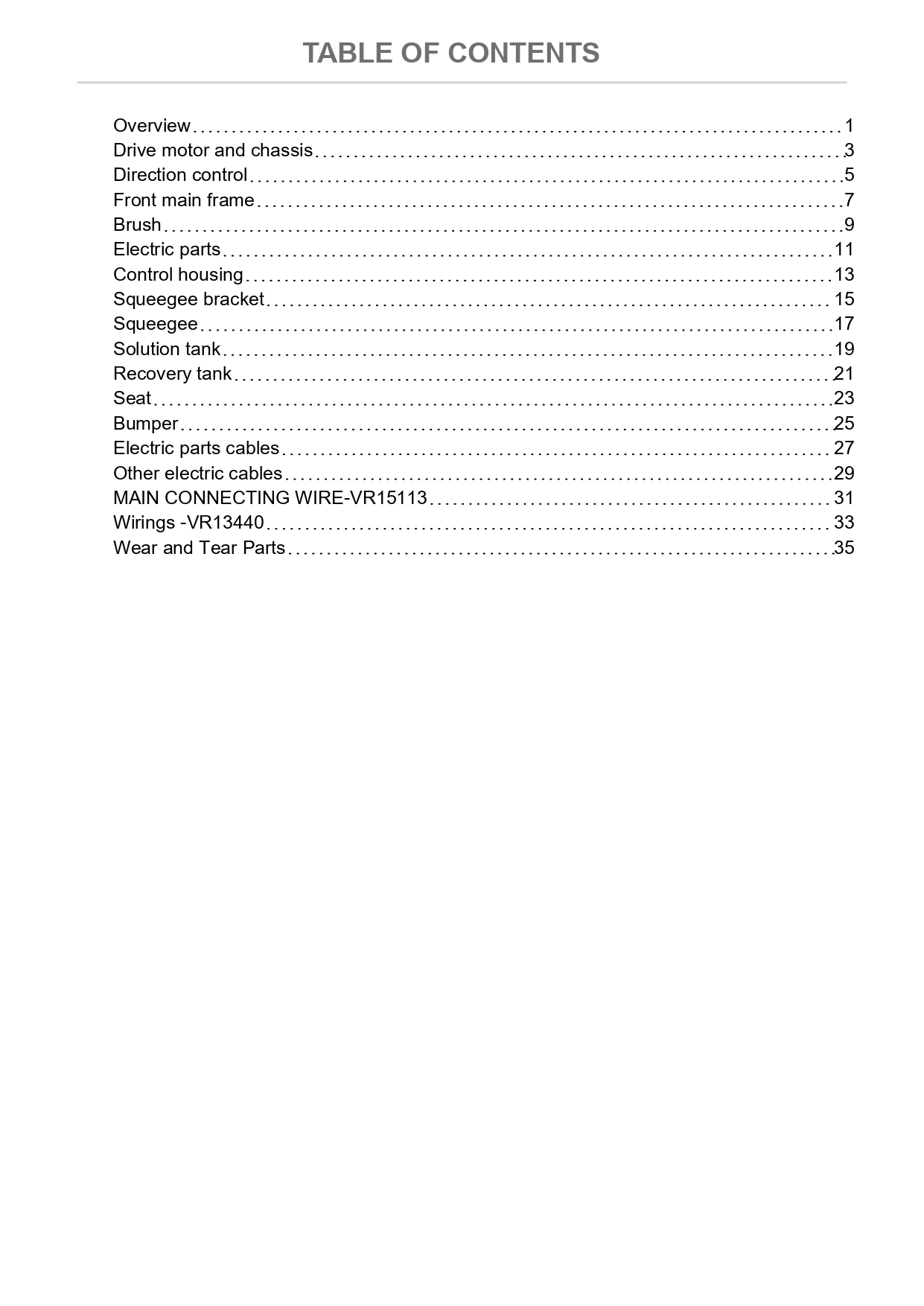

Viper AS710R – Tartalomjegyzék

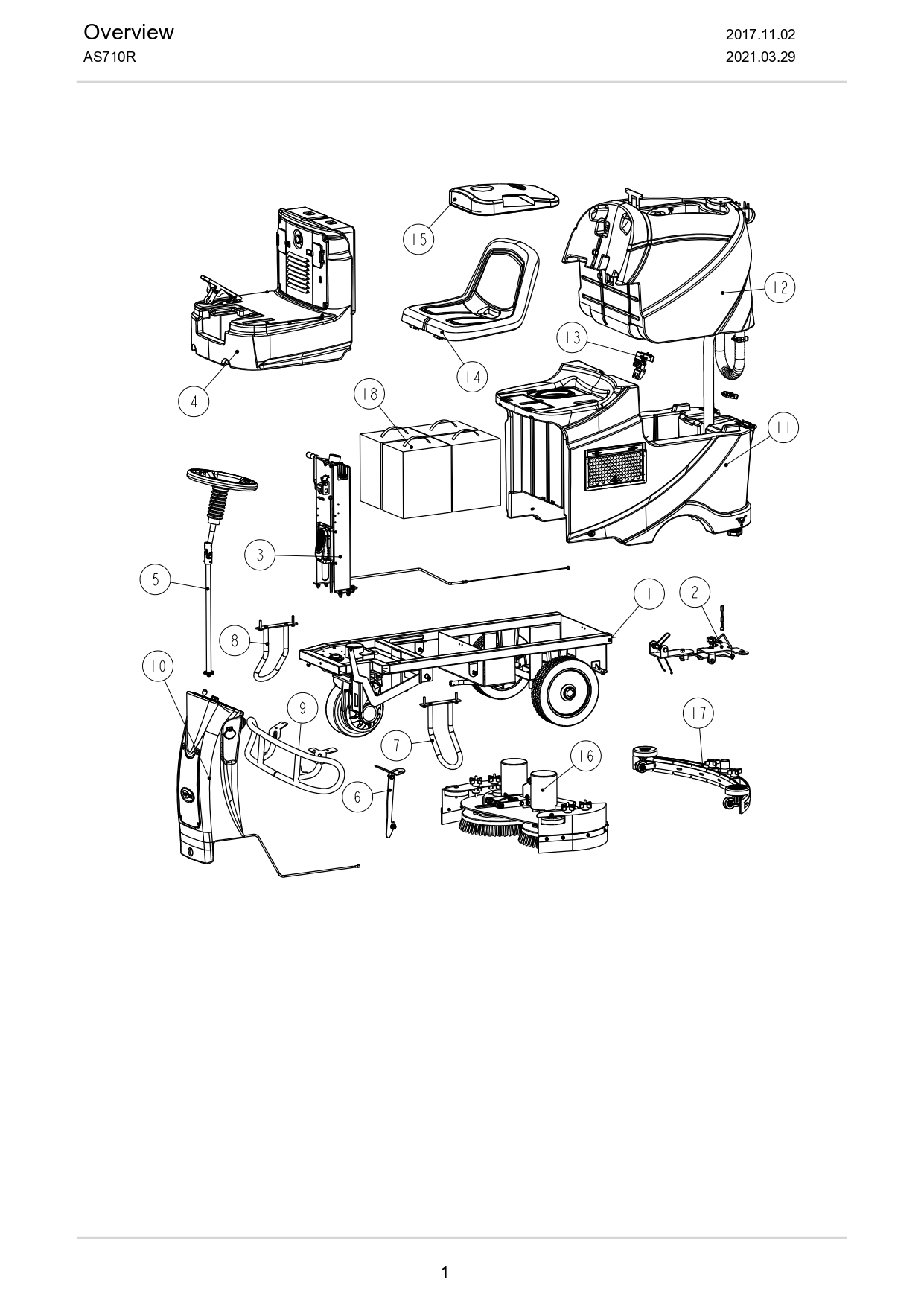

Viper AS710R – Áttekintő rajz – Overview (1. oldal)

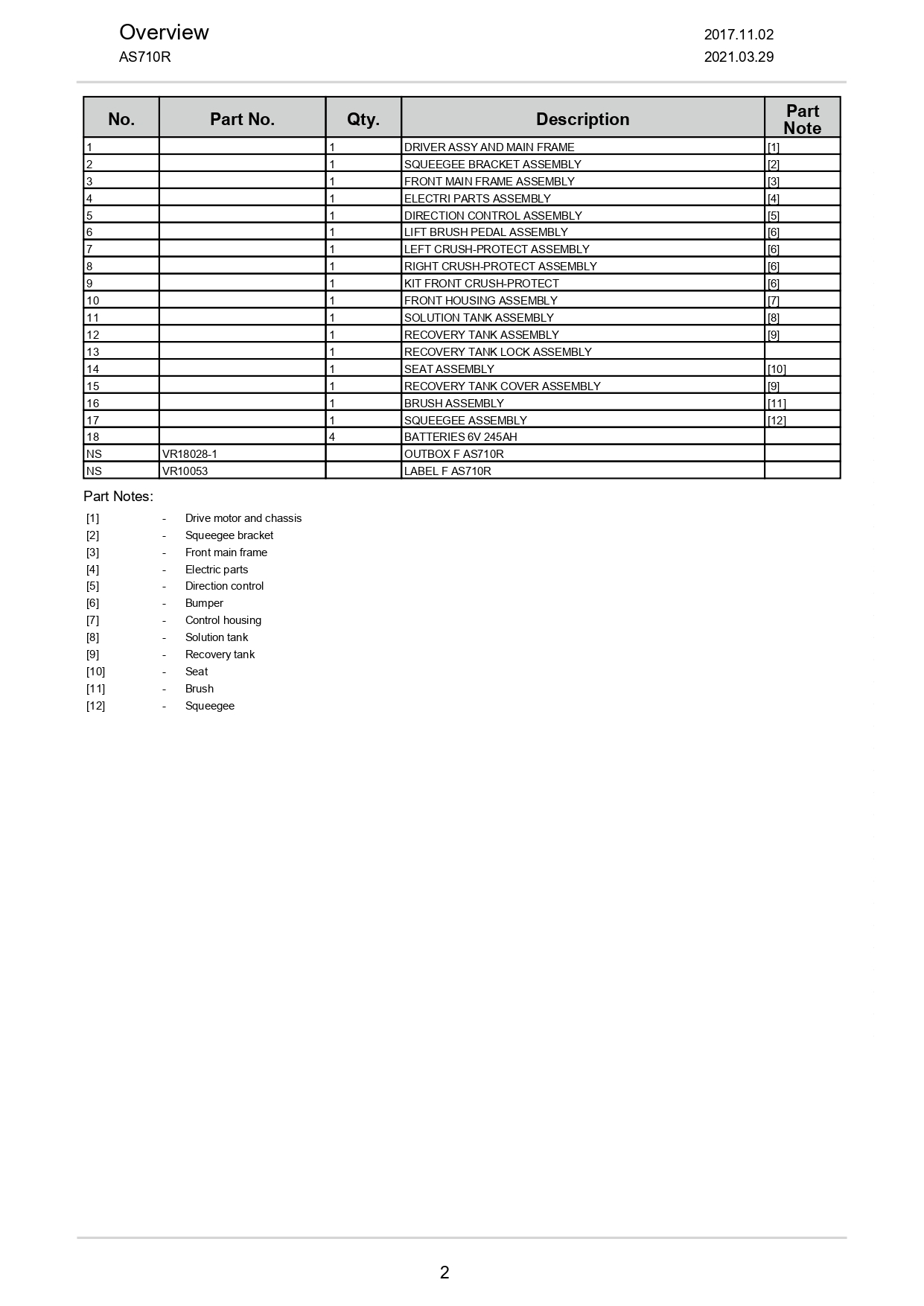

Viper AS710R – Áttekintő alkatrészjegyzék (2. oldal)
Az ellenőrzött webshopkínálatban nem található: VR18028-1, VR10053. Az összeállítási pozíciók a megfelelő termékre vagy részletes rajzra vezetnek. A 18. pozíció a megadott NBA akkumulátorhoz tartozik.

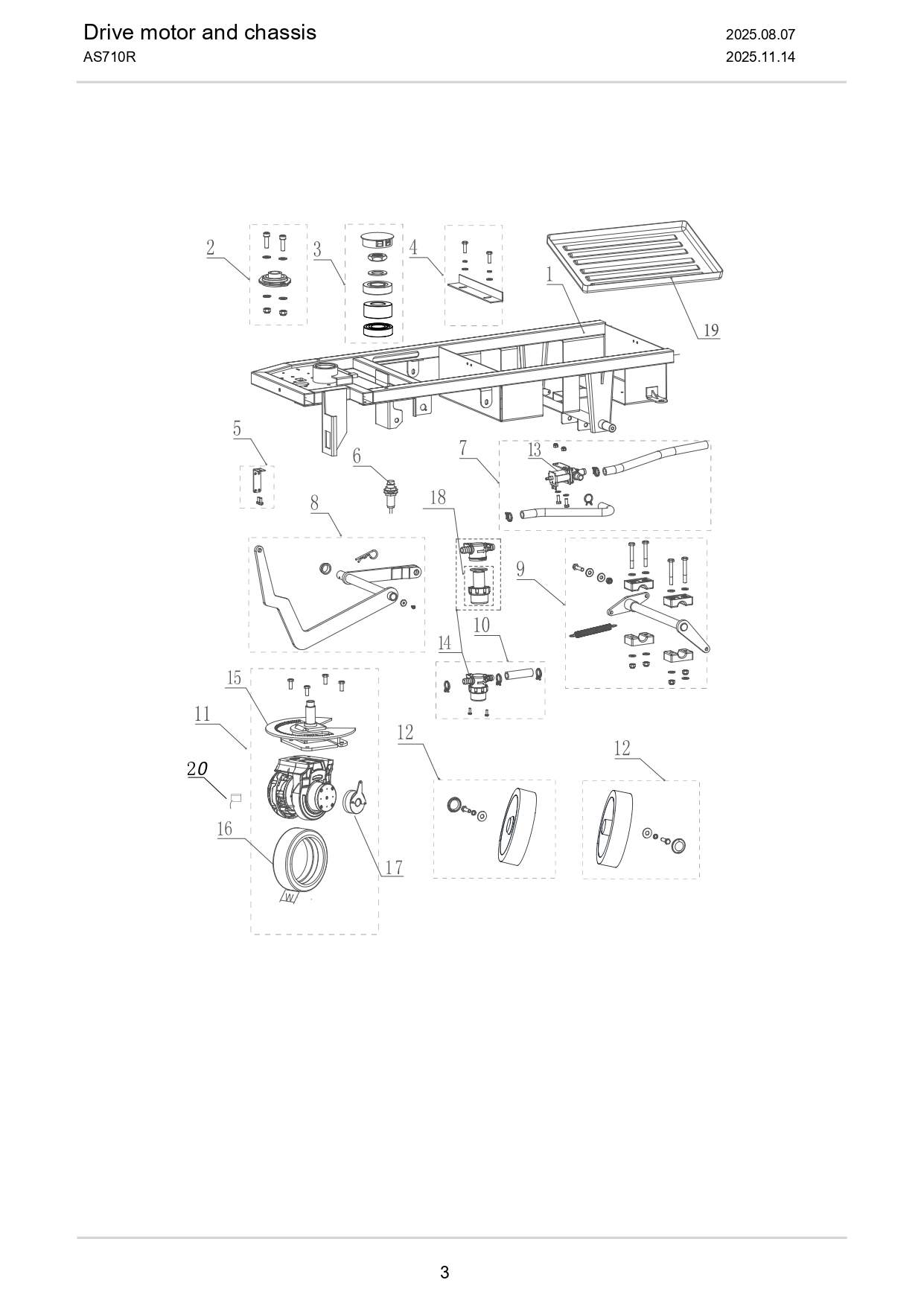

Viper AS710R – Hajtómotor és alváz (3. oldal)

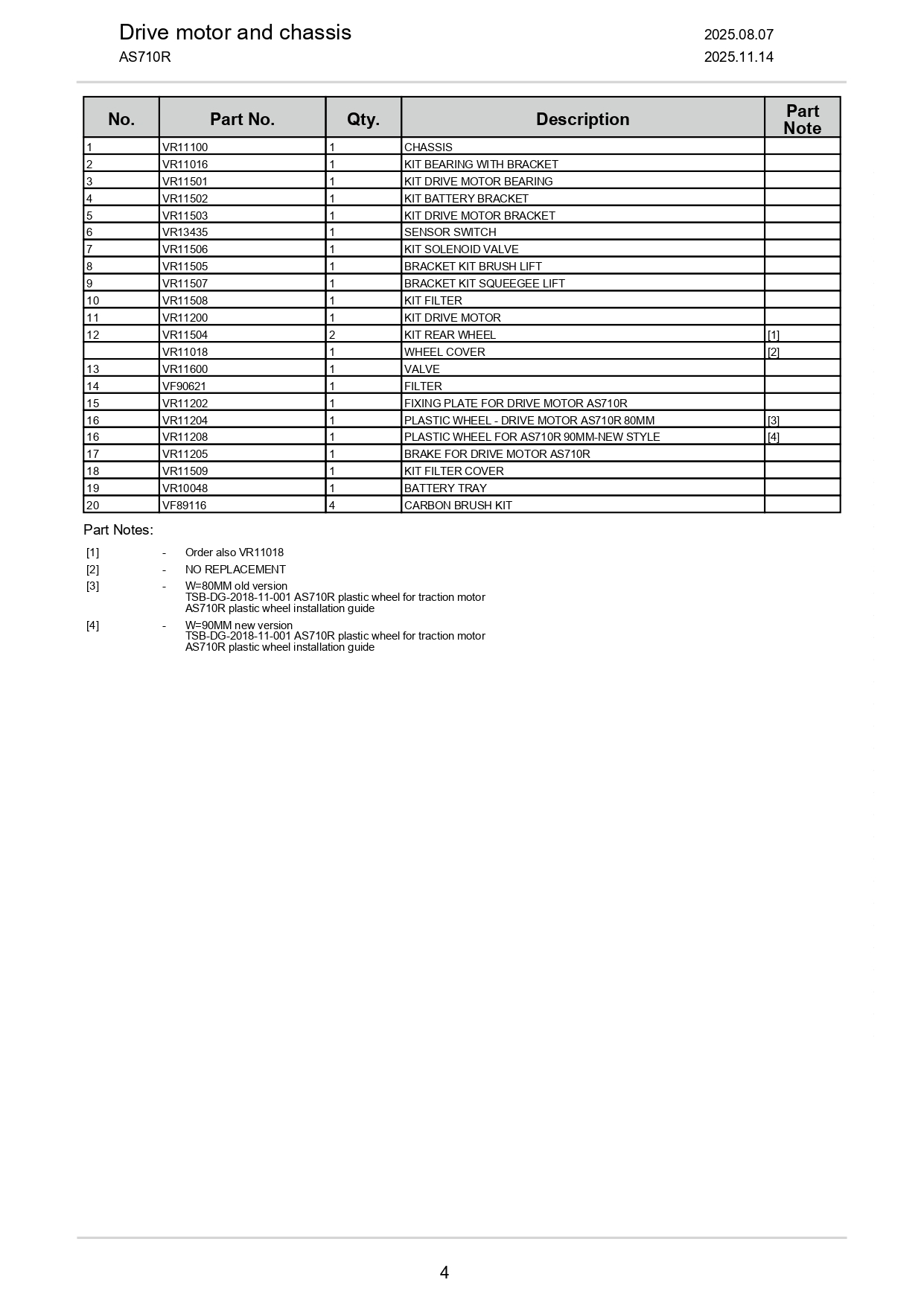

Viper AS710R – Hajtómotor és alváz – Gyári Katalógus (4. oldal)
A 16. pozíció 80 mm-es és 90 mm-es hajtókerék-változata külön választható. A VR11018 kerékburkolat külön tétel a gyári jegyzékben.

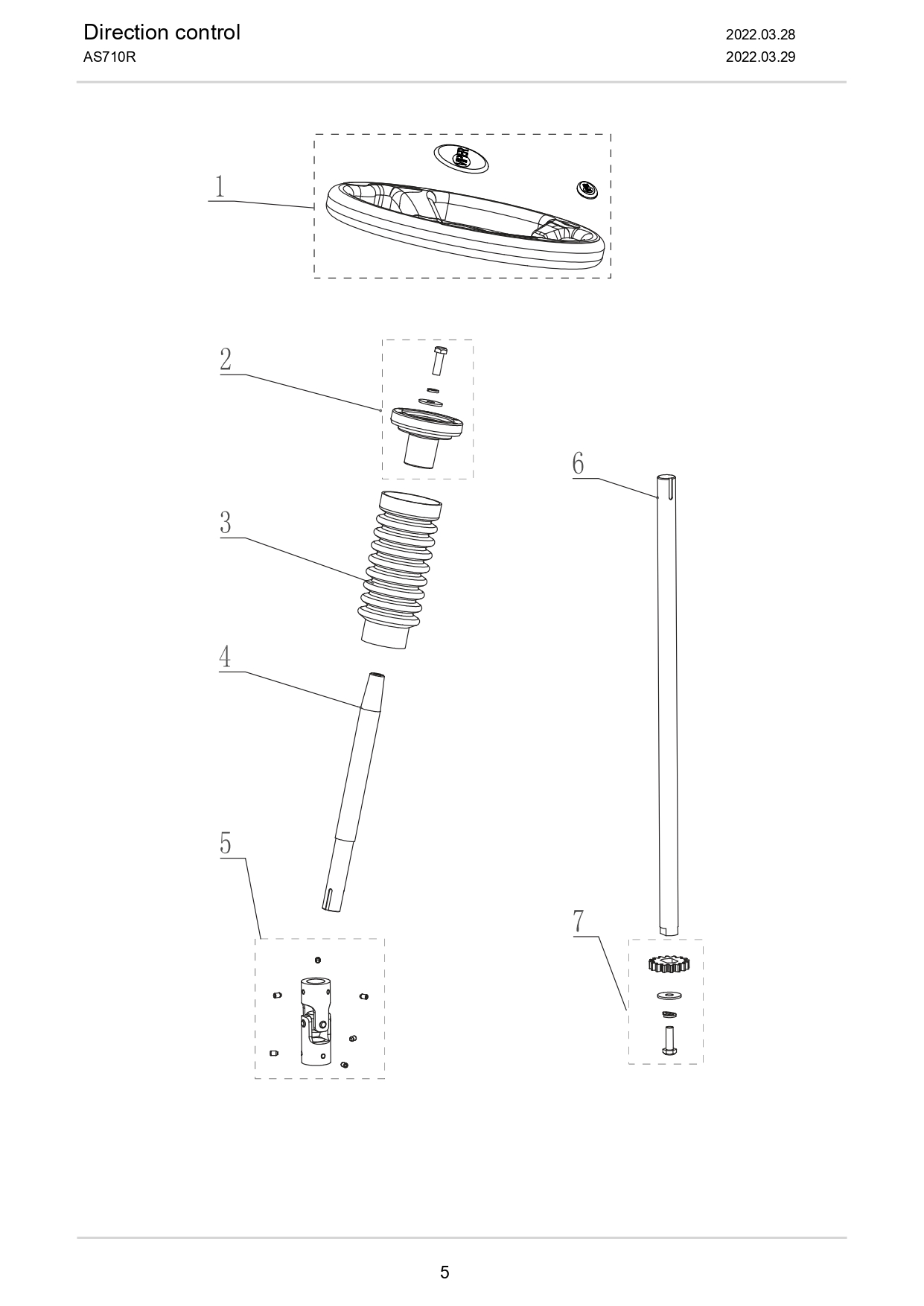

Viper AS710R – Kormányszerkezet (5. oldal)

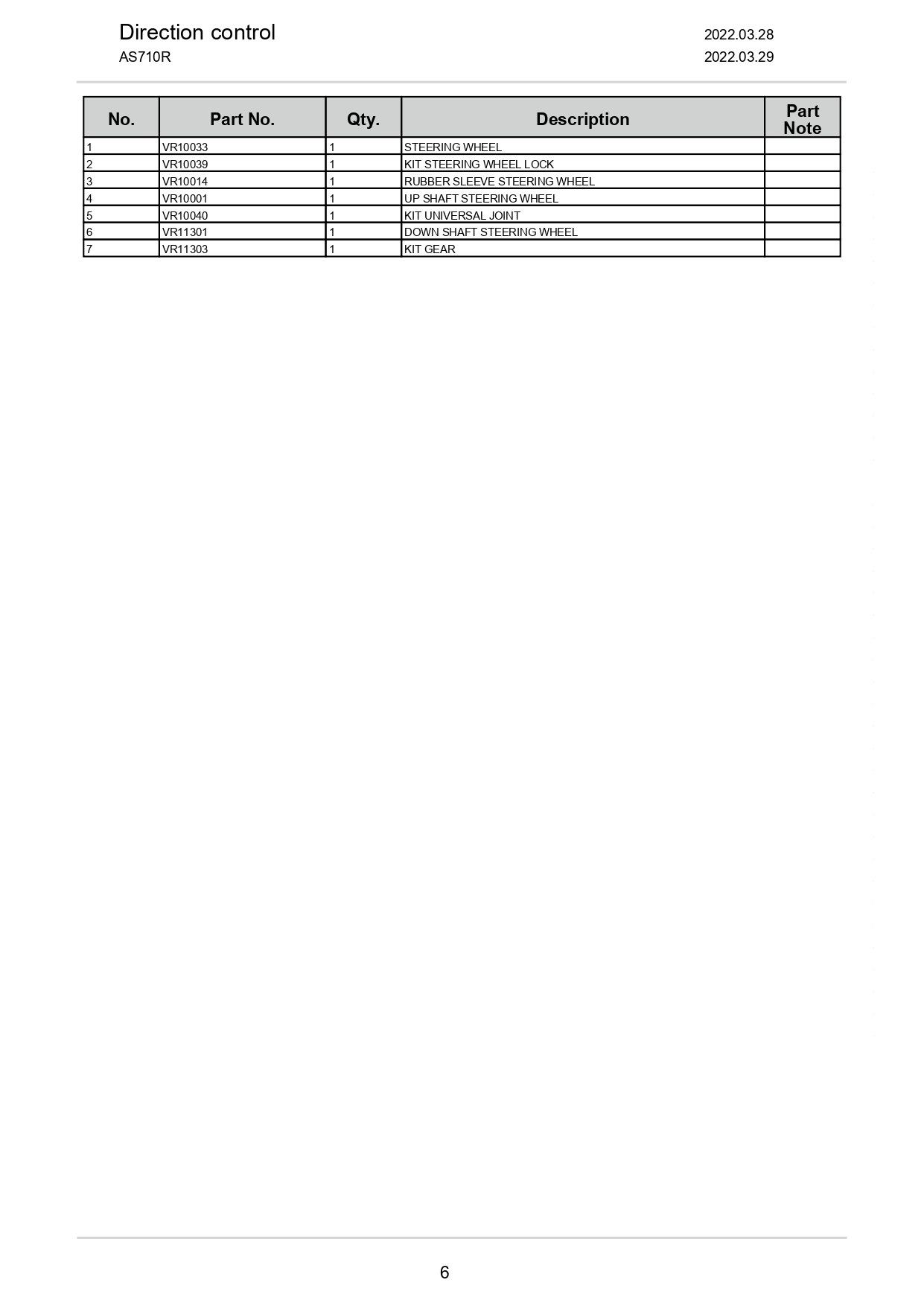

Viper AS710R – Kormányszerkezet – Gyári Katalógus (6. oldal)
Az ellenőrzött webshopkínálatban nem található: VR10040.

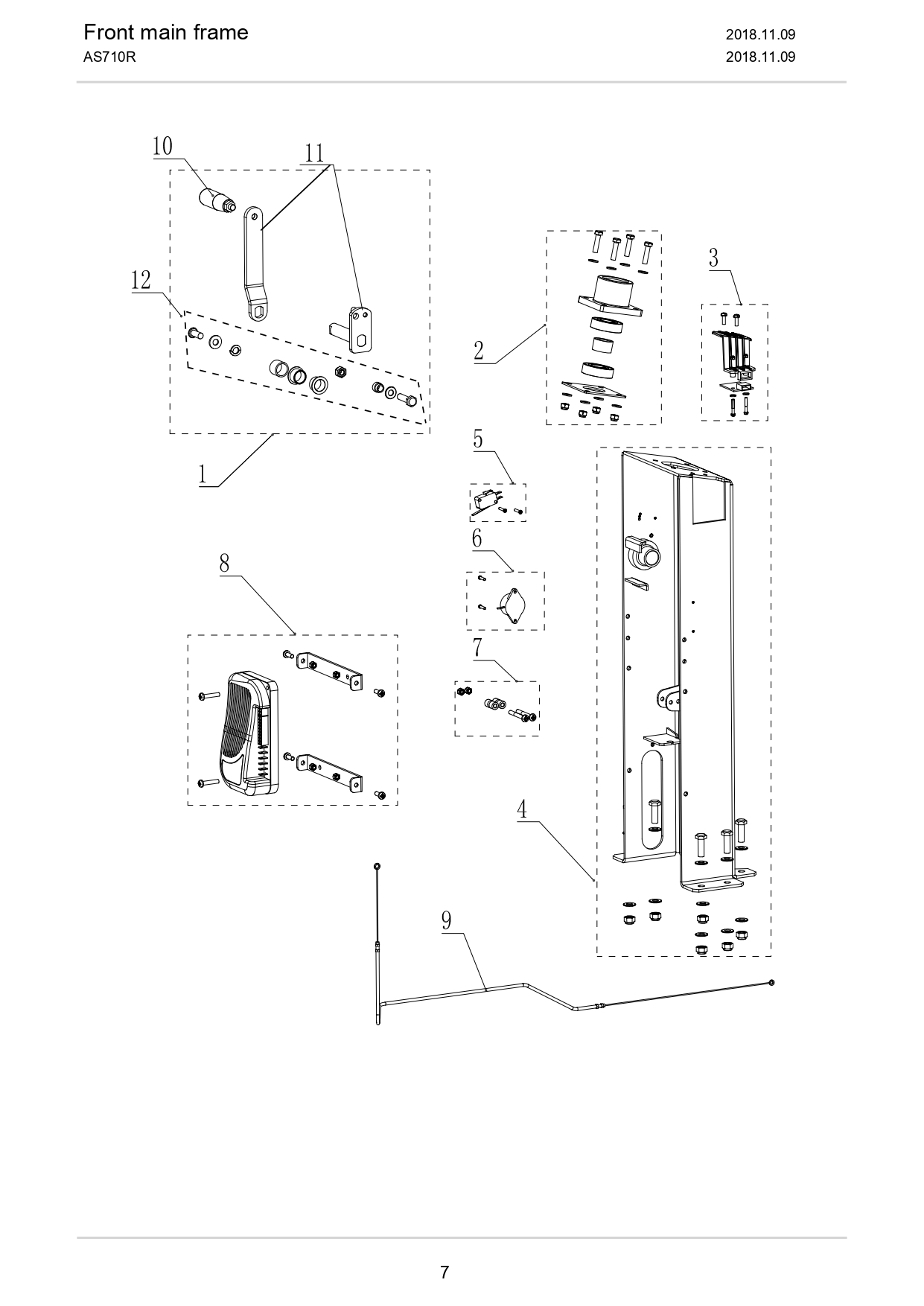

Viper AS710R – Első vázszerkezet (7. oldal)

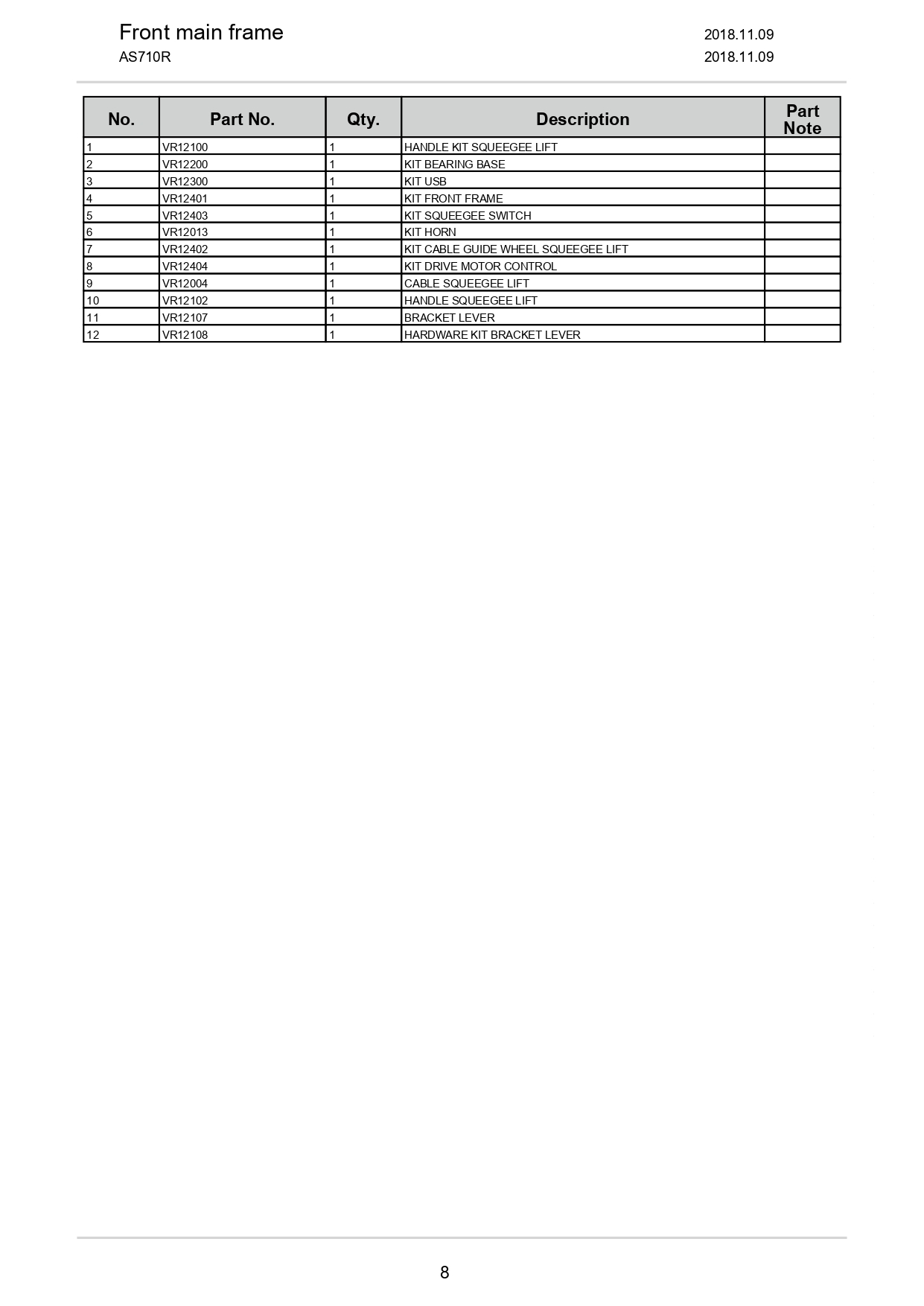

Viper AS710R – Első vázszerkezet – Gyári Katalógus (8. oldal)

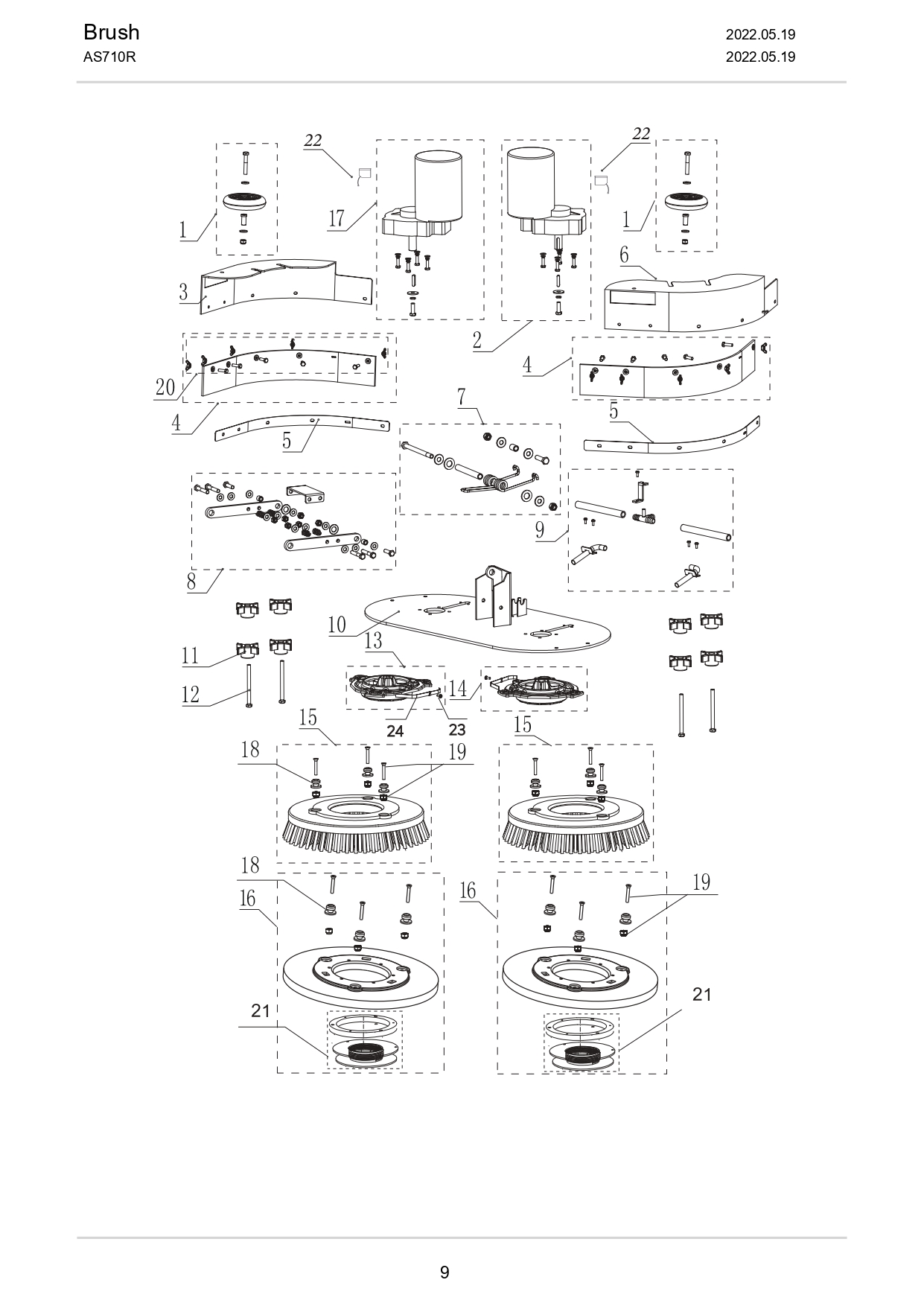

Viper AS710R – Kefeszerkezet (9. oldal)

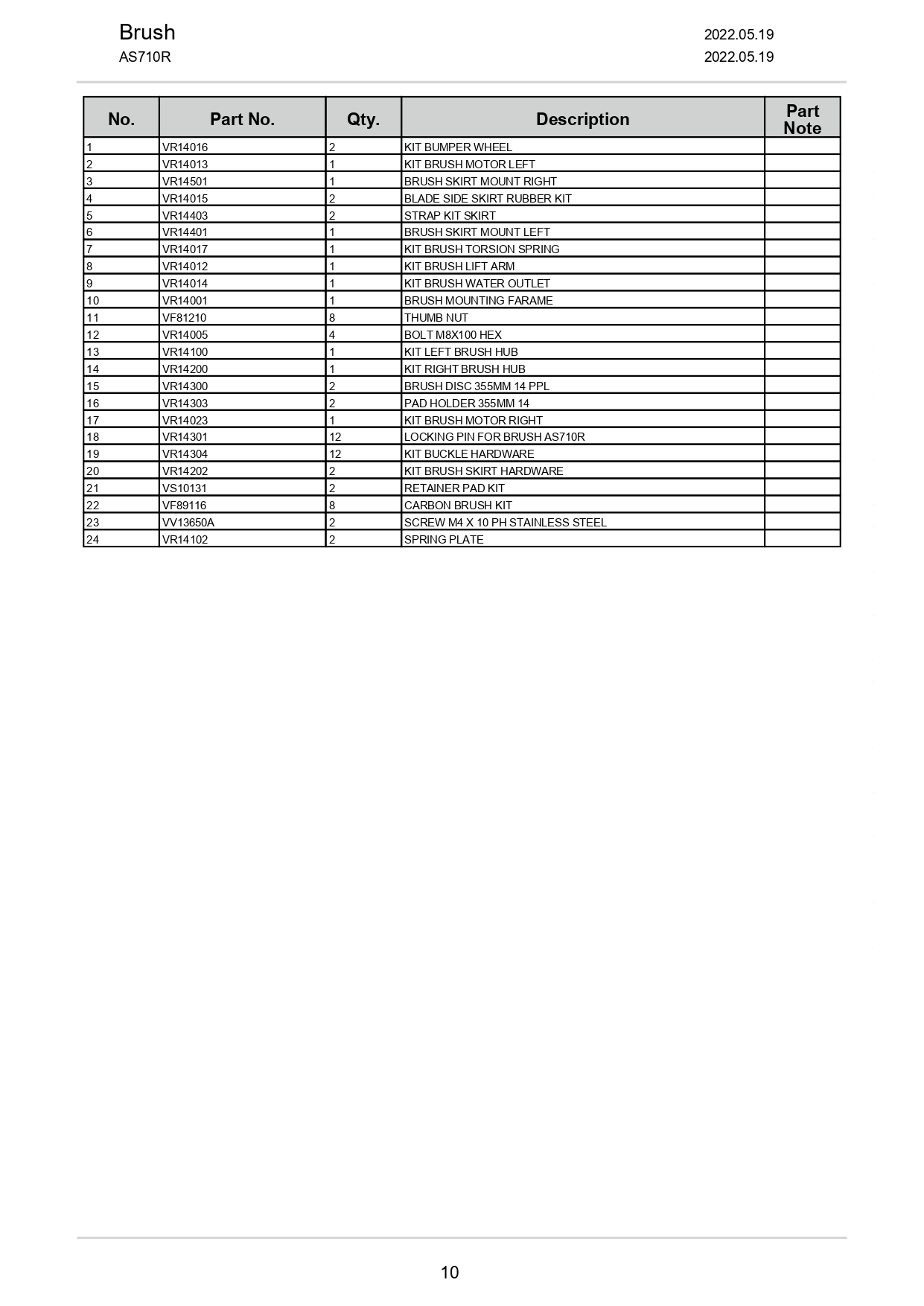

Viper AS710R – Kefeszerkezet – Gyári Katalógus (10. oldal)

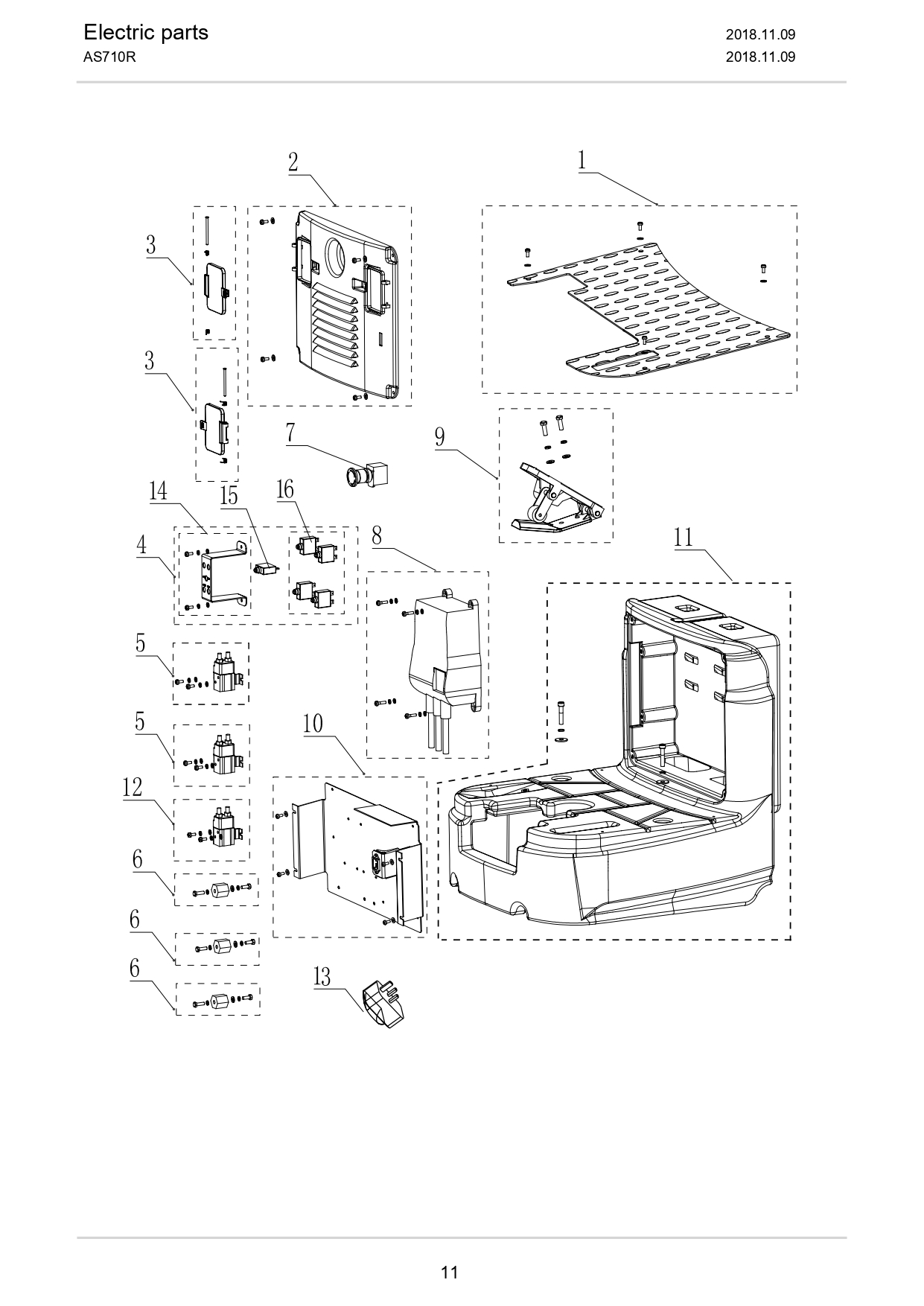

Viper AS710R – Elektromos szerelvények (11. oldal)

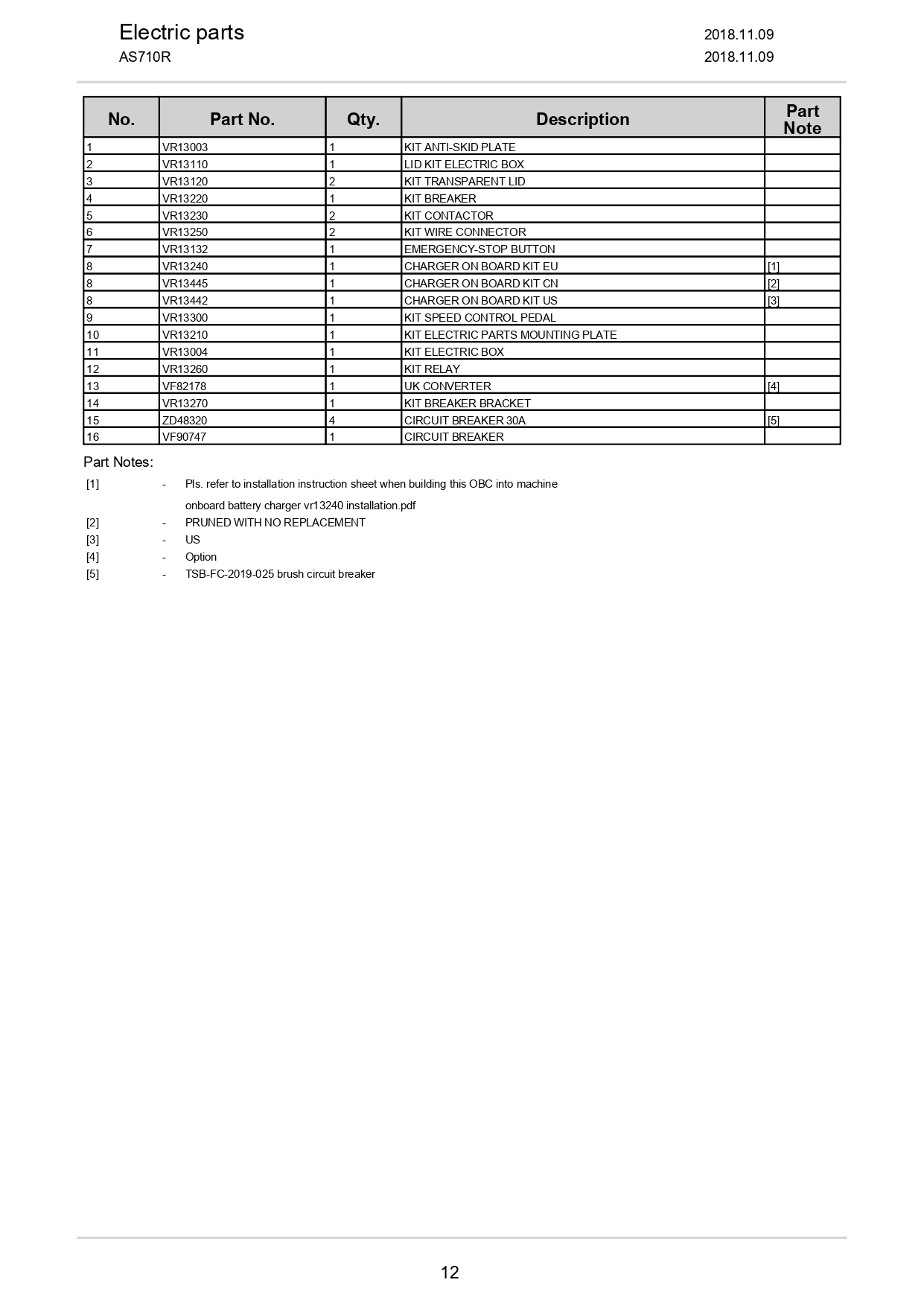

Viper AS710R – Elektromos szerelvények – Gyári Katalógus (12. oldal)
Az ellenőrzött webshopkínálatban nem található: VR13445, VR13442, VF82178. A 8. pozíció töltőváltozatai külön szerepelnek a jegyzékben.

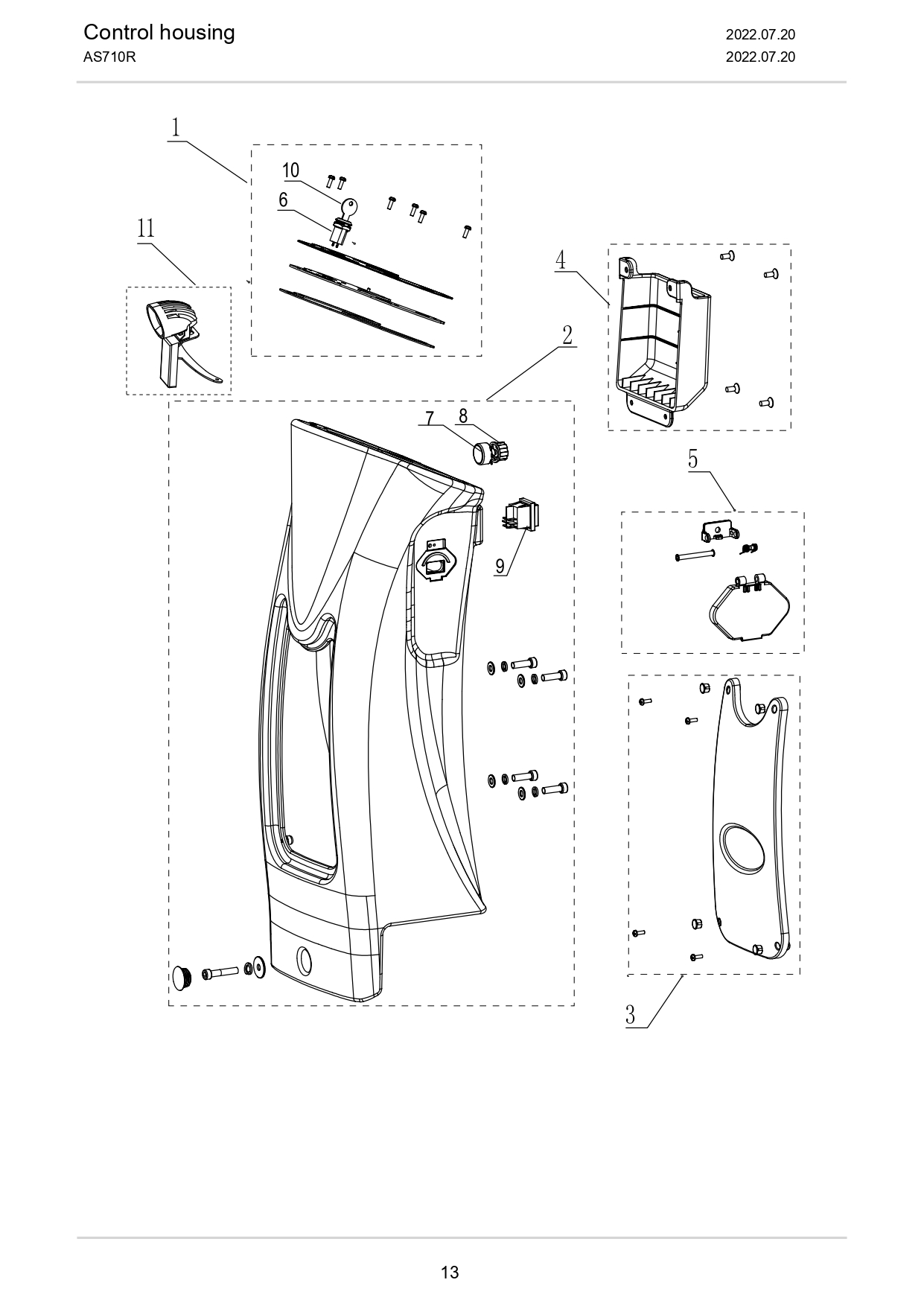

Viper AS710R – Kezelőburkolat (13. oldal)

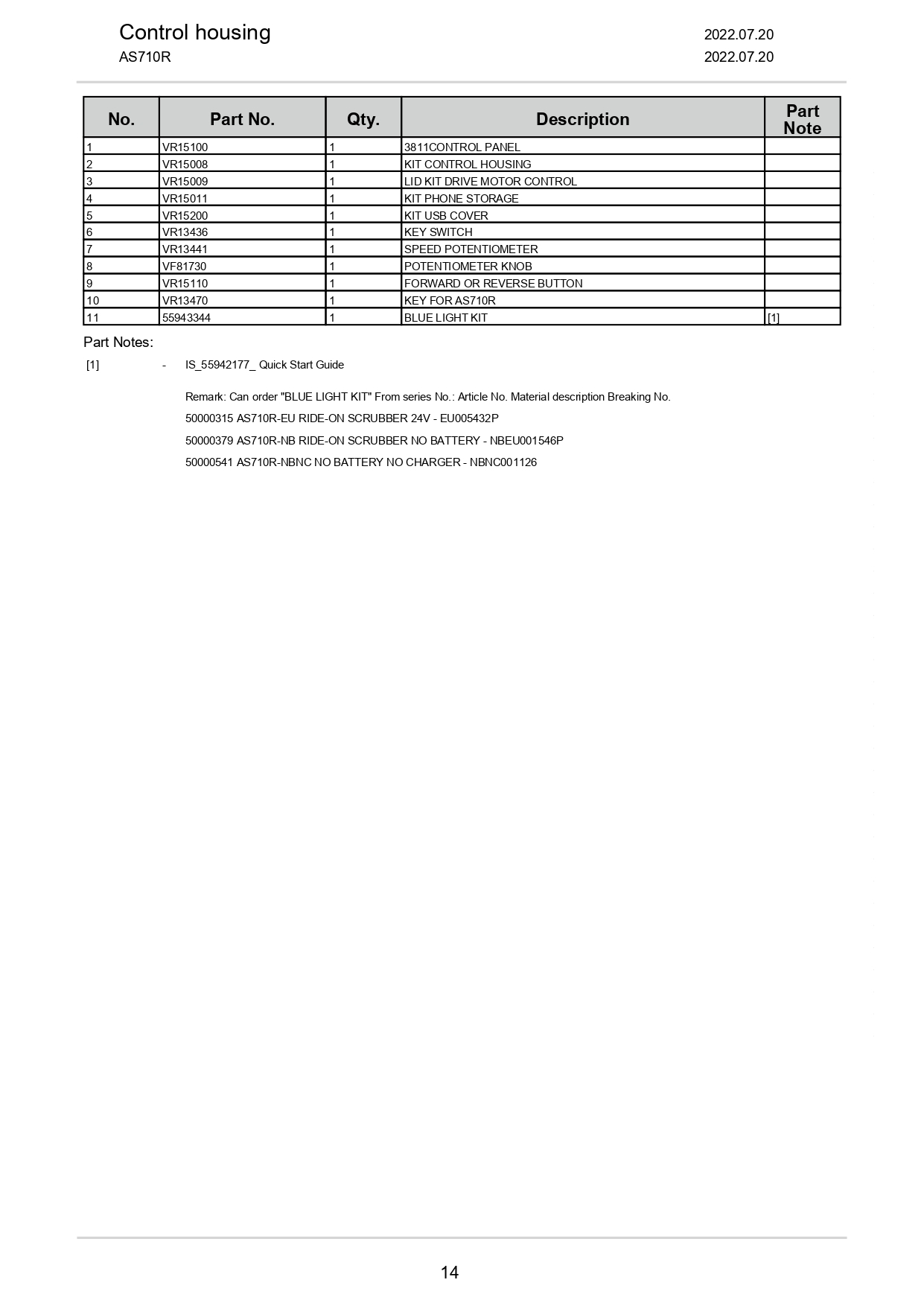

Viper AS710R – Kezelőburkolat – Gyári Katalógus (14. oldal)
Az ellenőrzött webshopkínálatban nem található: 55943344.

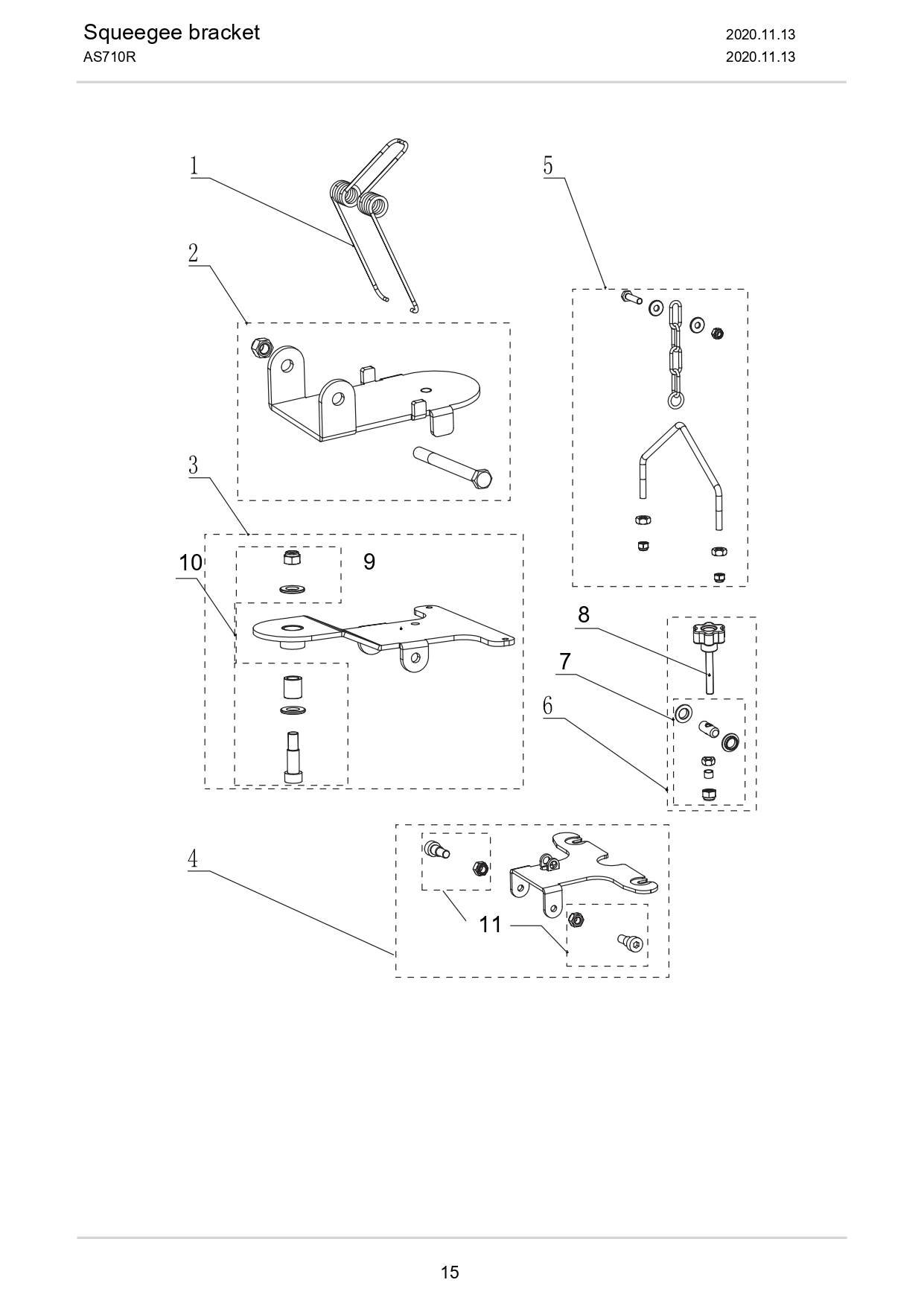

Viper AS710R – Szívófejtartó szerkezet (15. oldal)

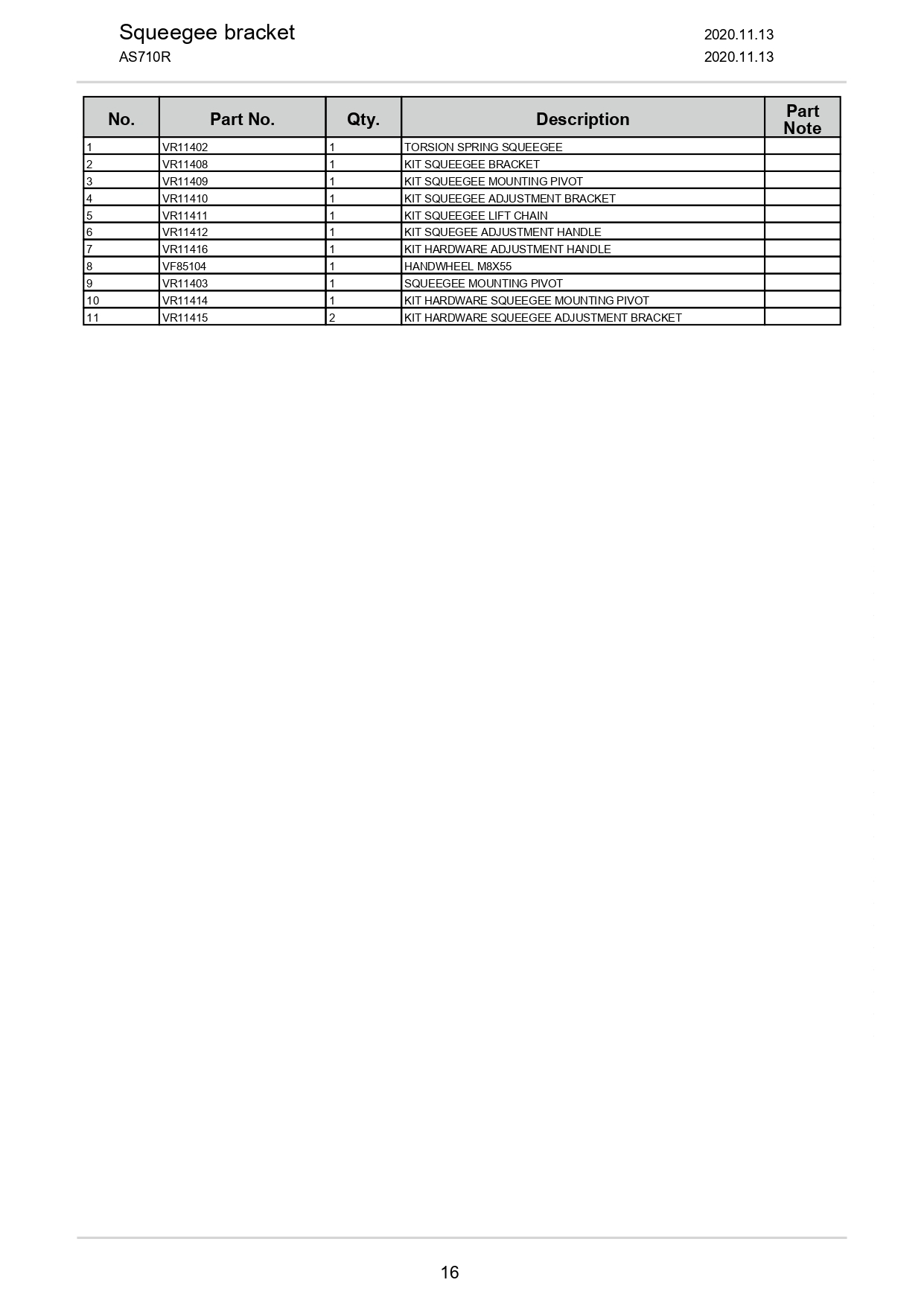

Viper AS710R – Szívófejtartó szerkezet – Gyári Katalógus (16. oldal)

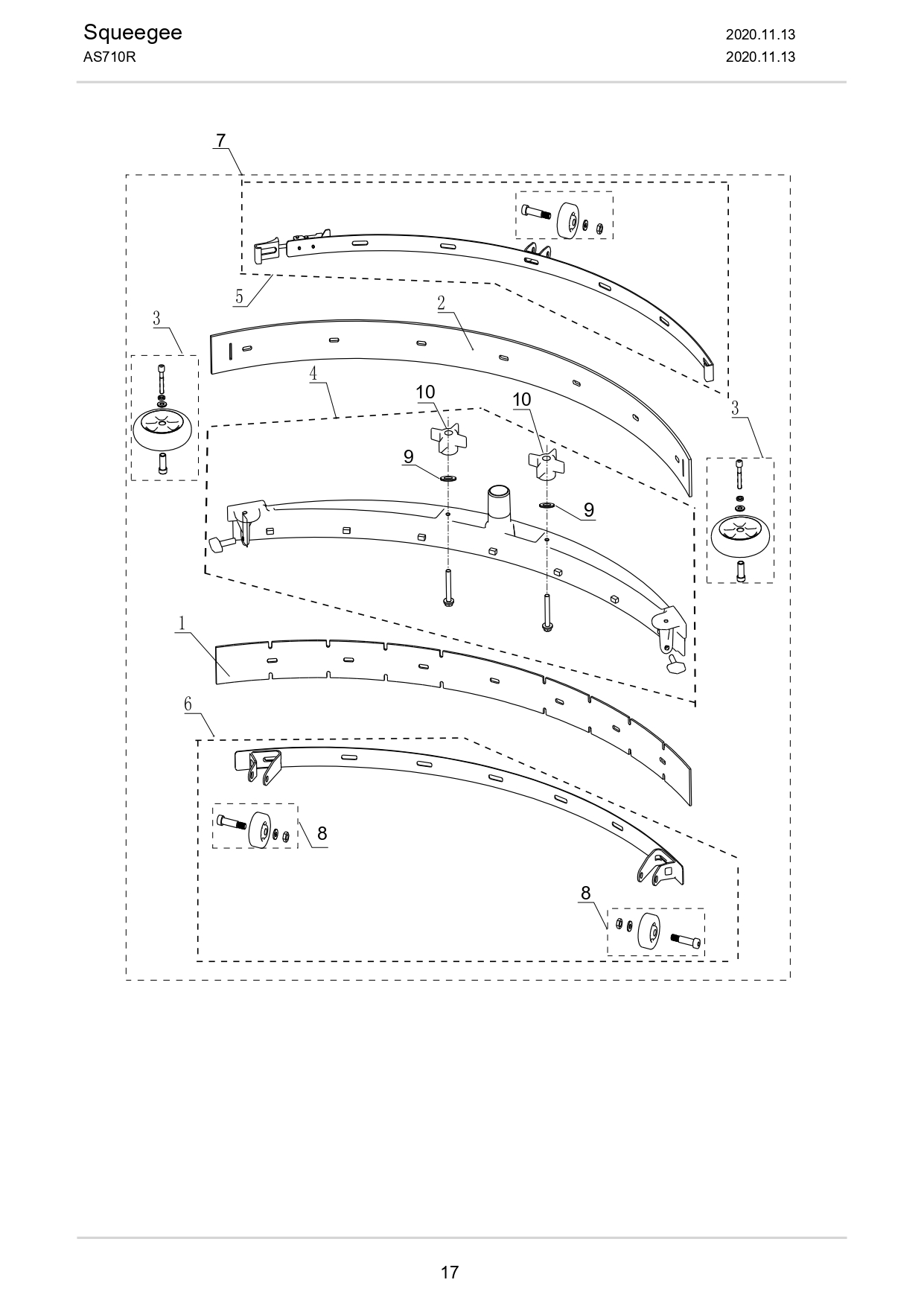

Viper AS710R – Szívófej (17. oldal)

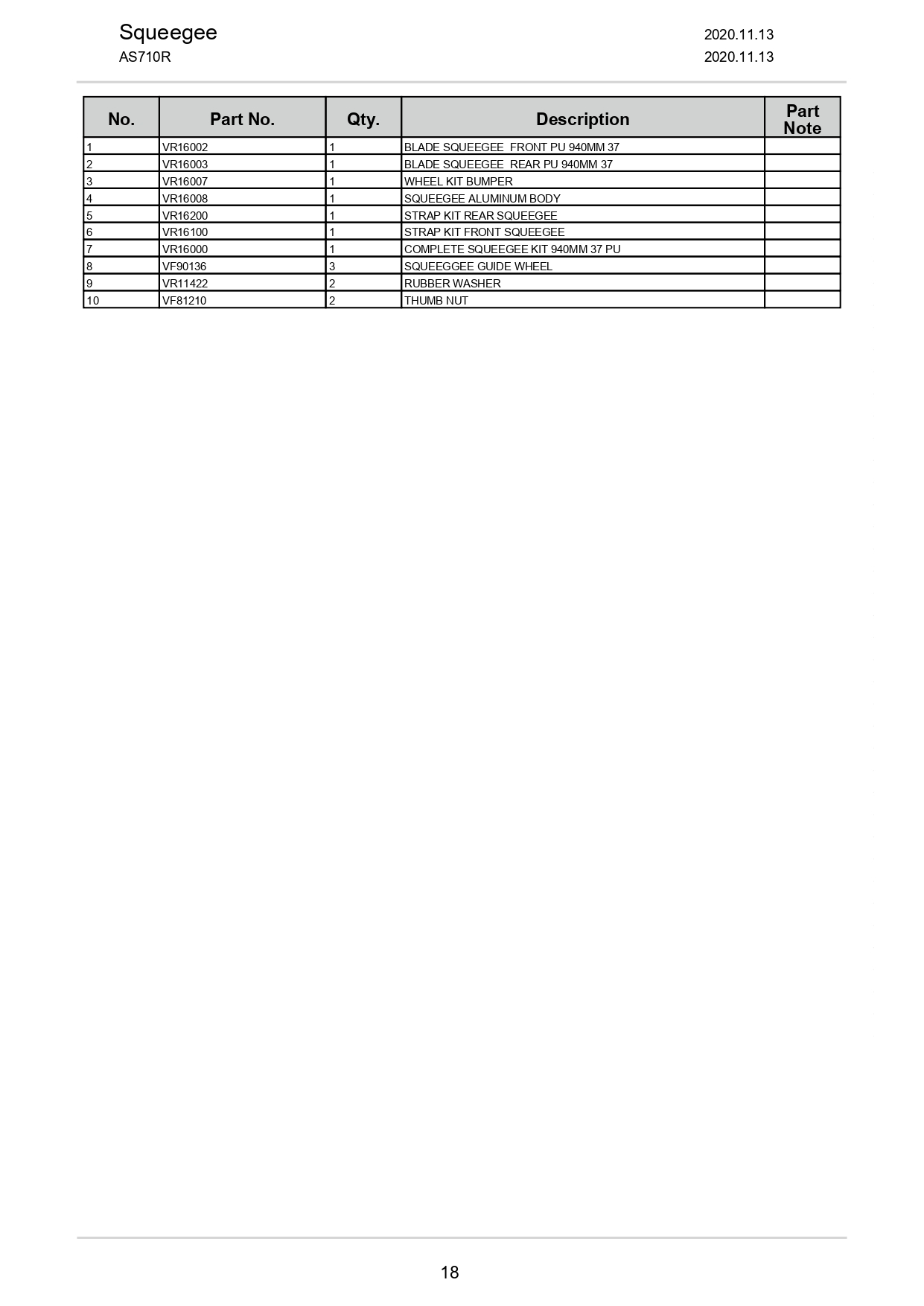

Viper AS710R – Szívófej – Gyári Katalógus (18. oldal)

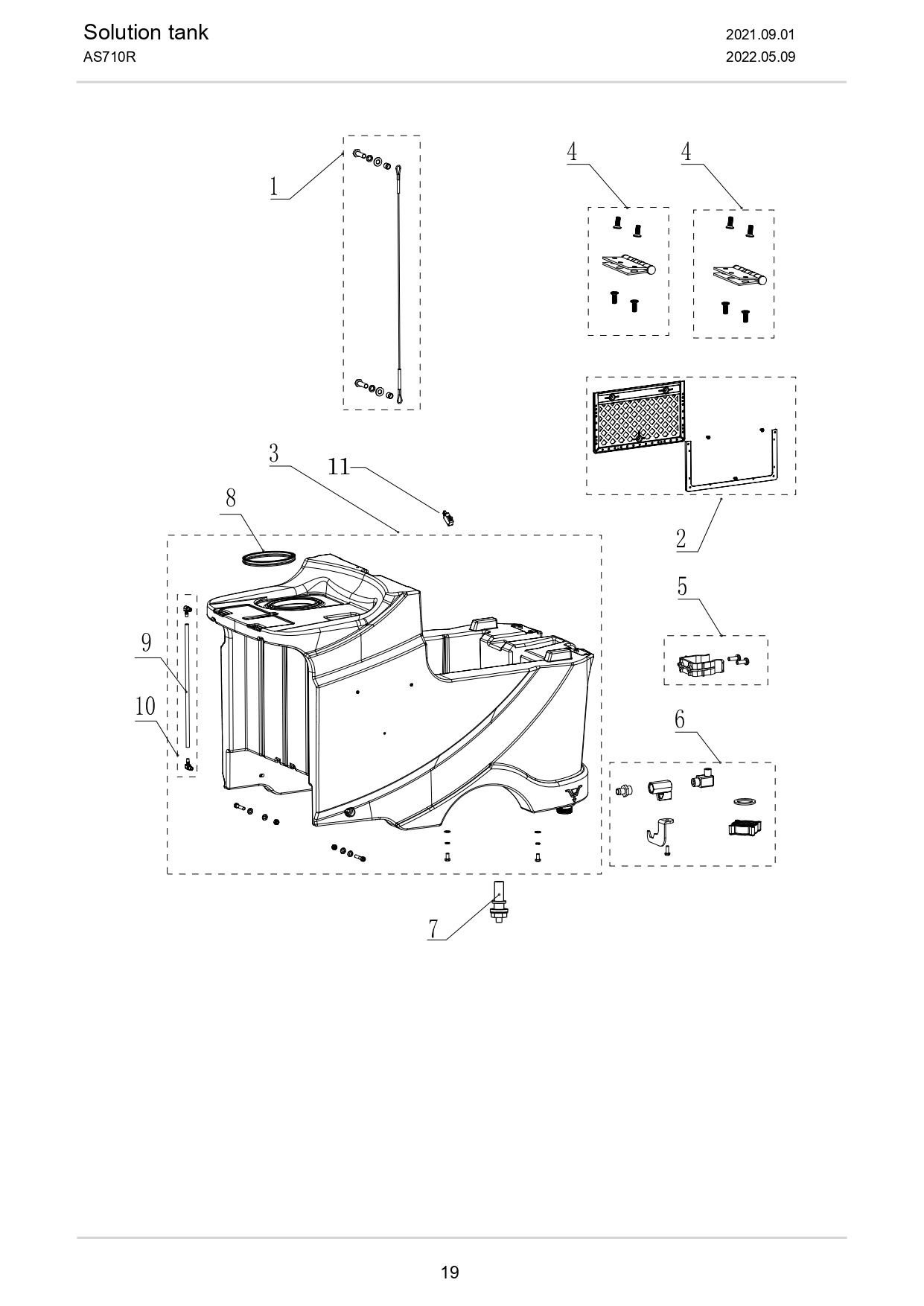

Viper AS710R – Tisztavíztartály (19. oldal)

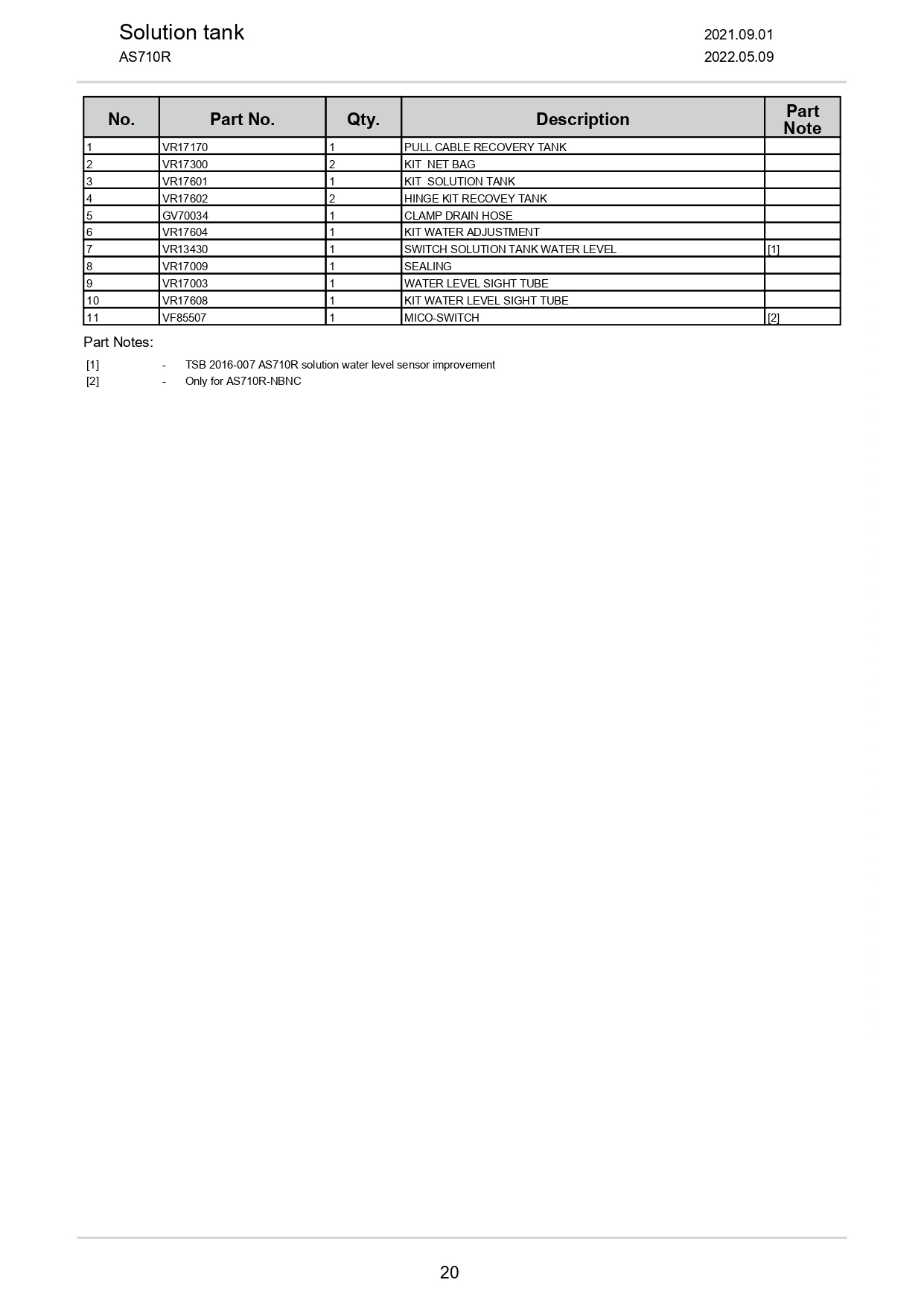

Viper AS710R – Tisztavíztartály – Gyári Katalógus (20. oldal)

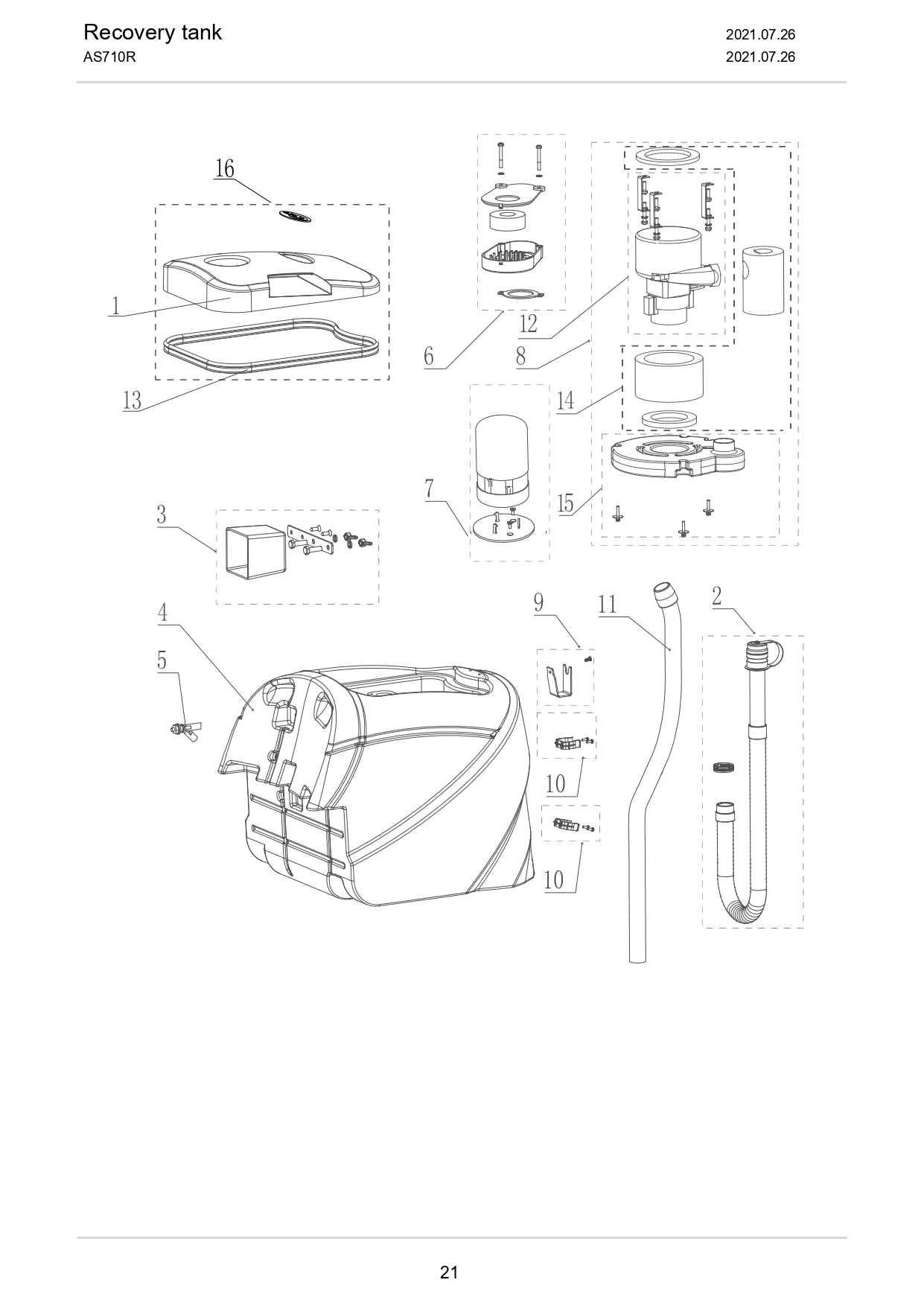

Viper AS710R – Szennyvíztartály (21. oldal)

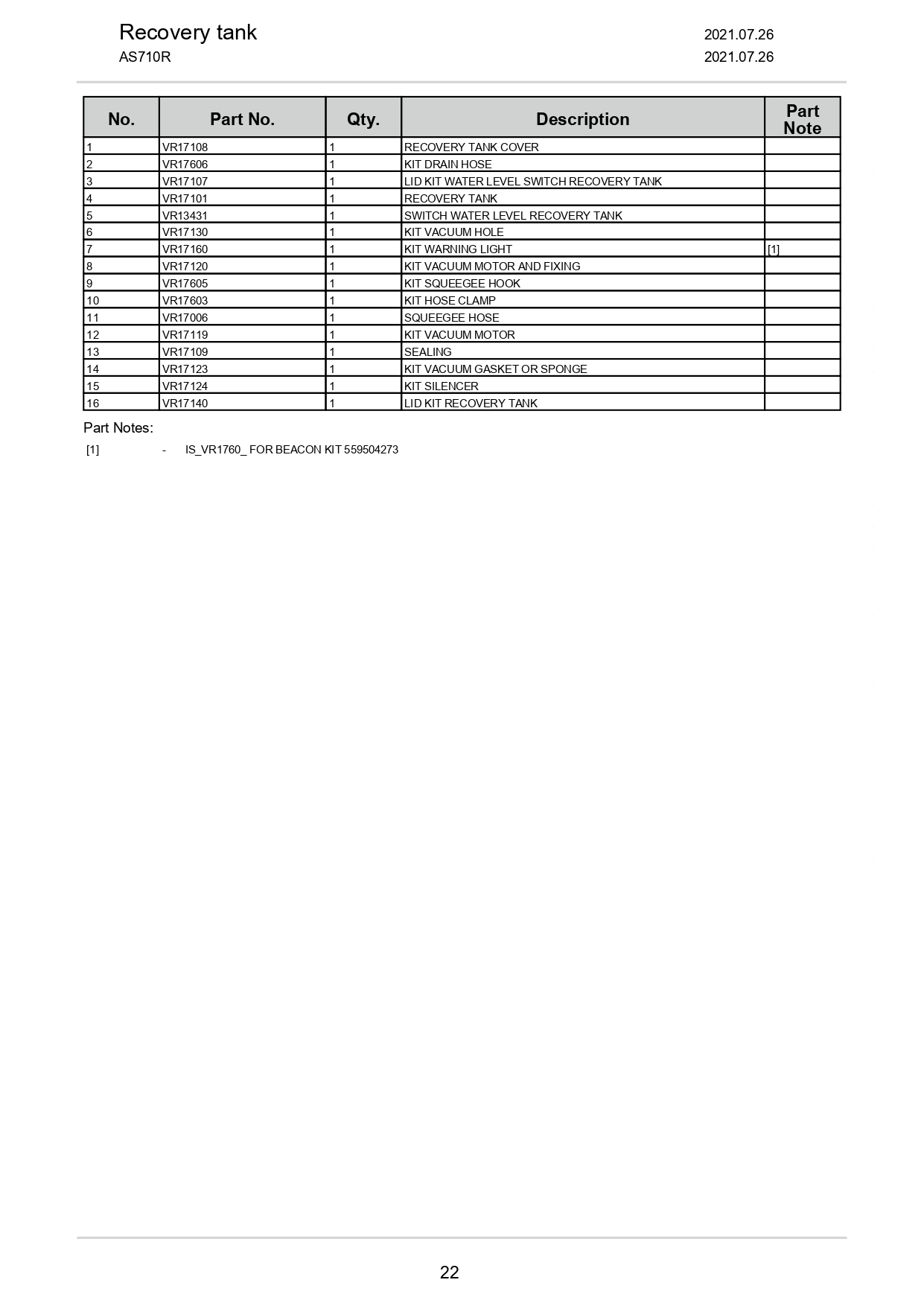

Viper AS710R – Szennyvíztartály – Gyári Katalógus (22. oldal)

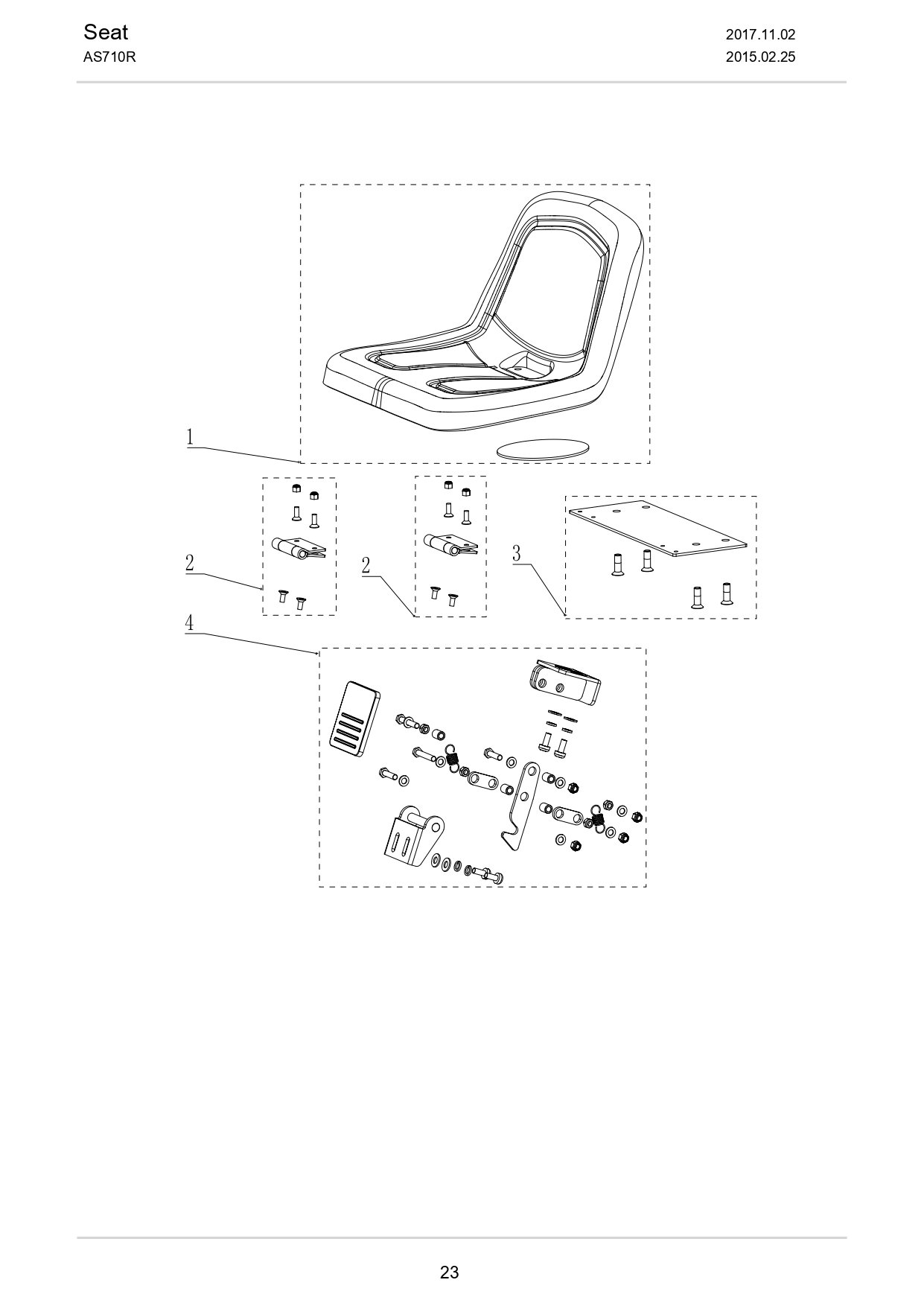

Viper AS710R – Ülés (23. oldal)

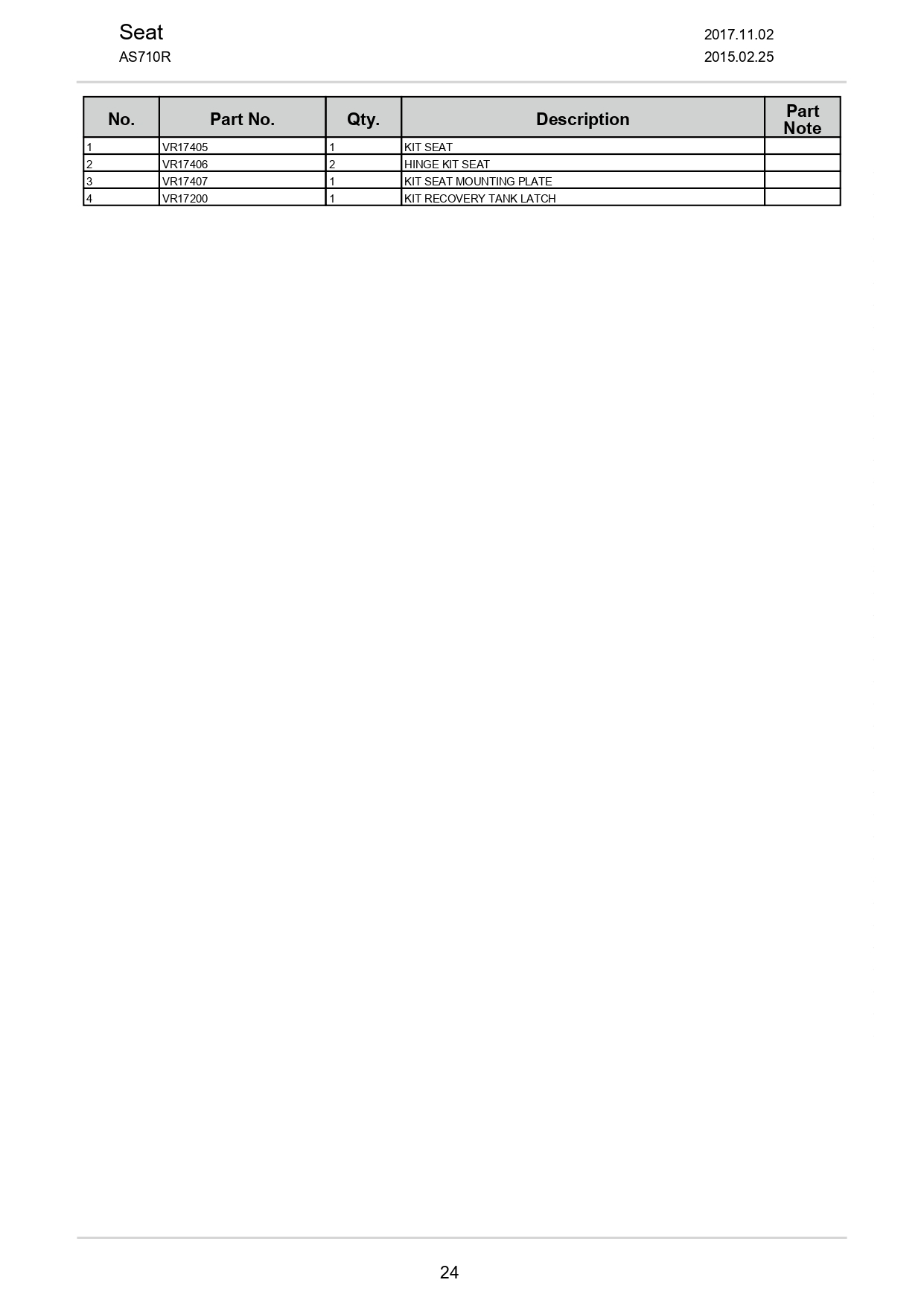

Viper AS710R – Ülés – Gyári Katalógus (24. oldal)

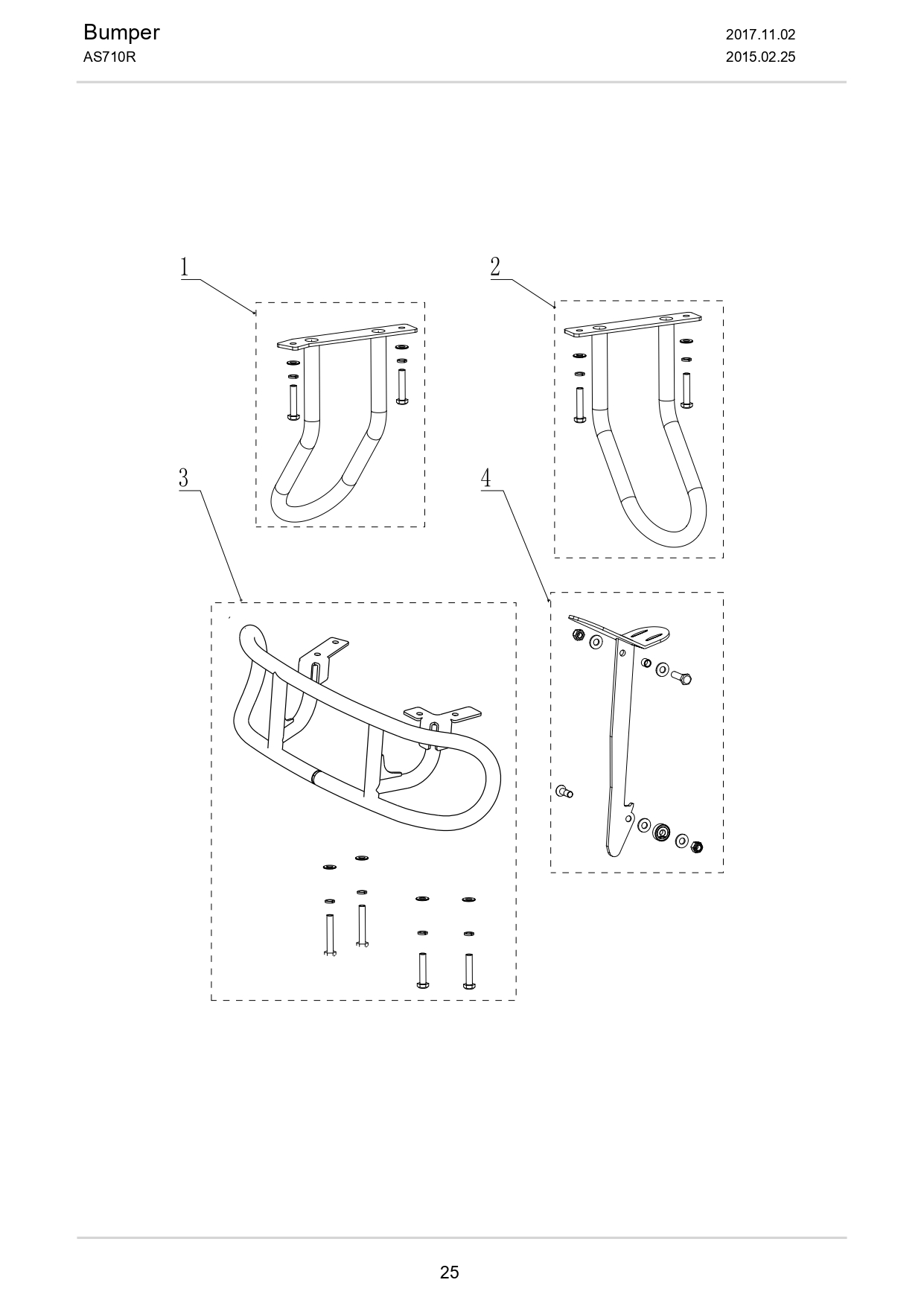

Viper AS710R – Ütközővédők és kefefejemelő pedál (25. oldal)

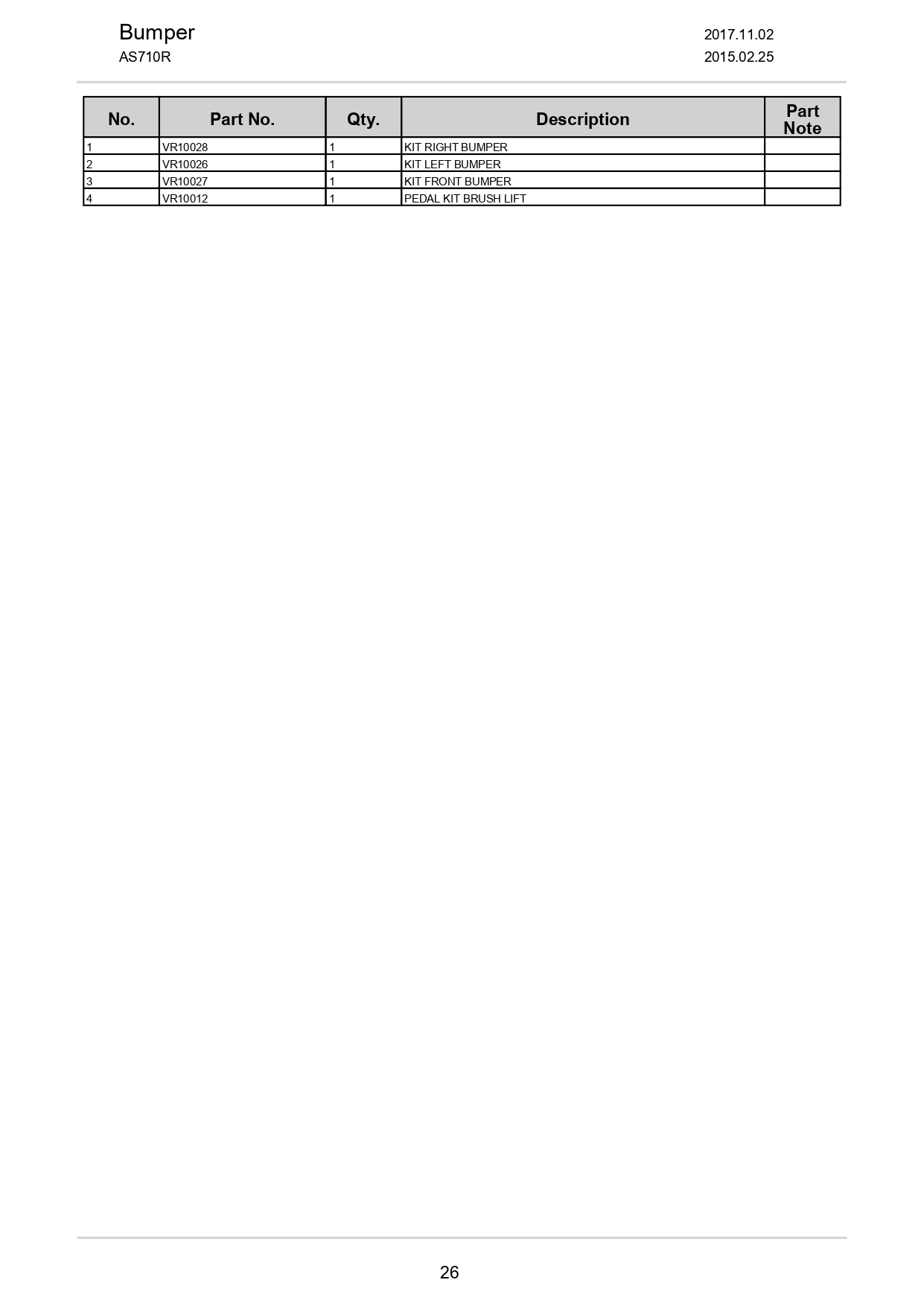

Viper AS710R – Ütközővédők és kefefejemelő pedál – Gyári Katalógus (26. oldal)

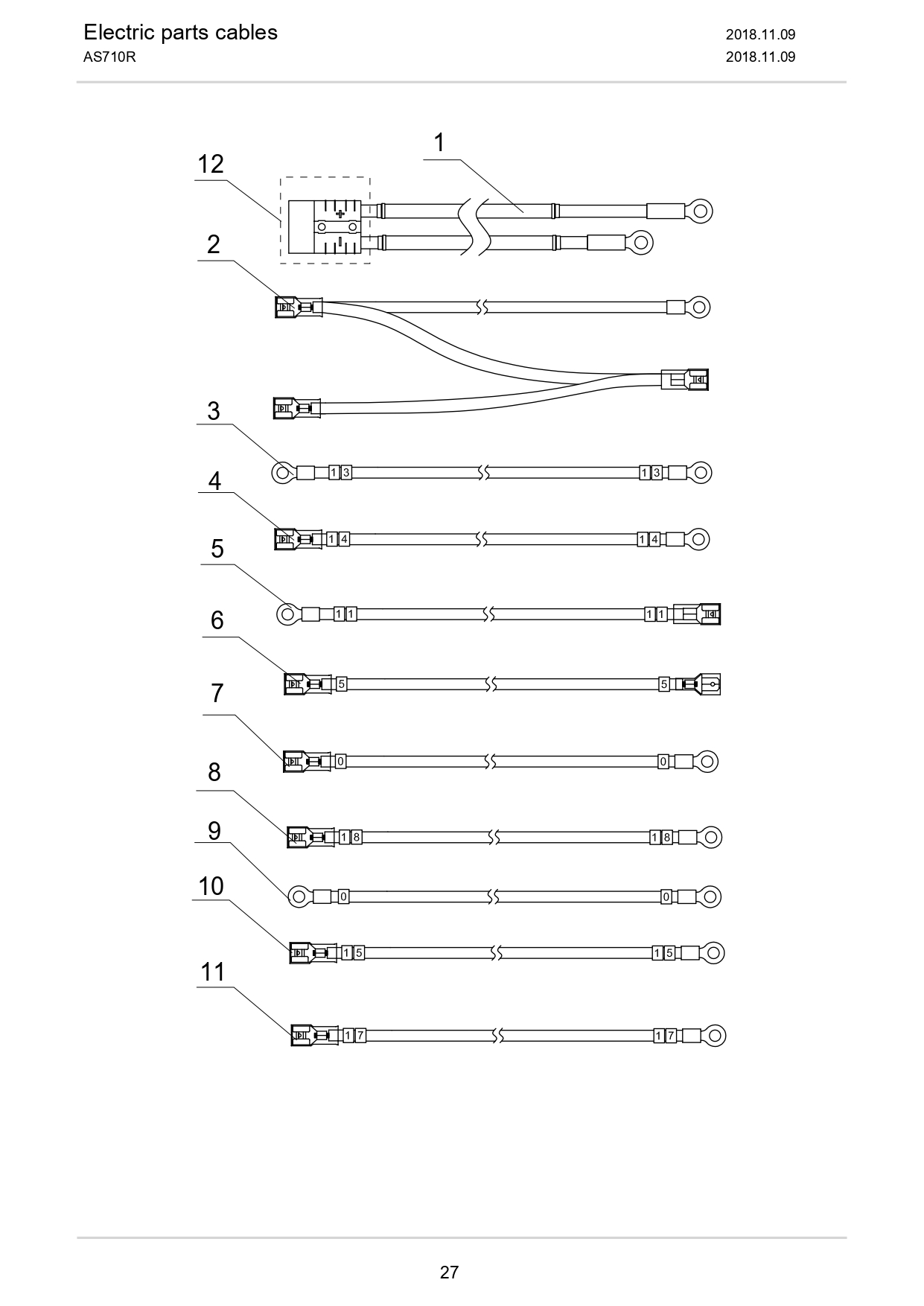

Viper AS710R – Elektromos szerelvények kábelei (27. oldal)

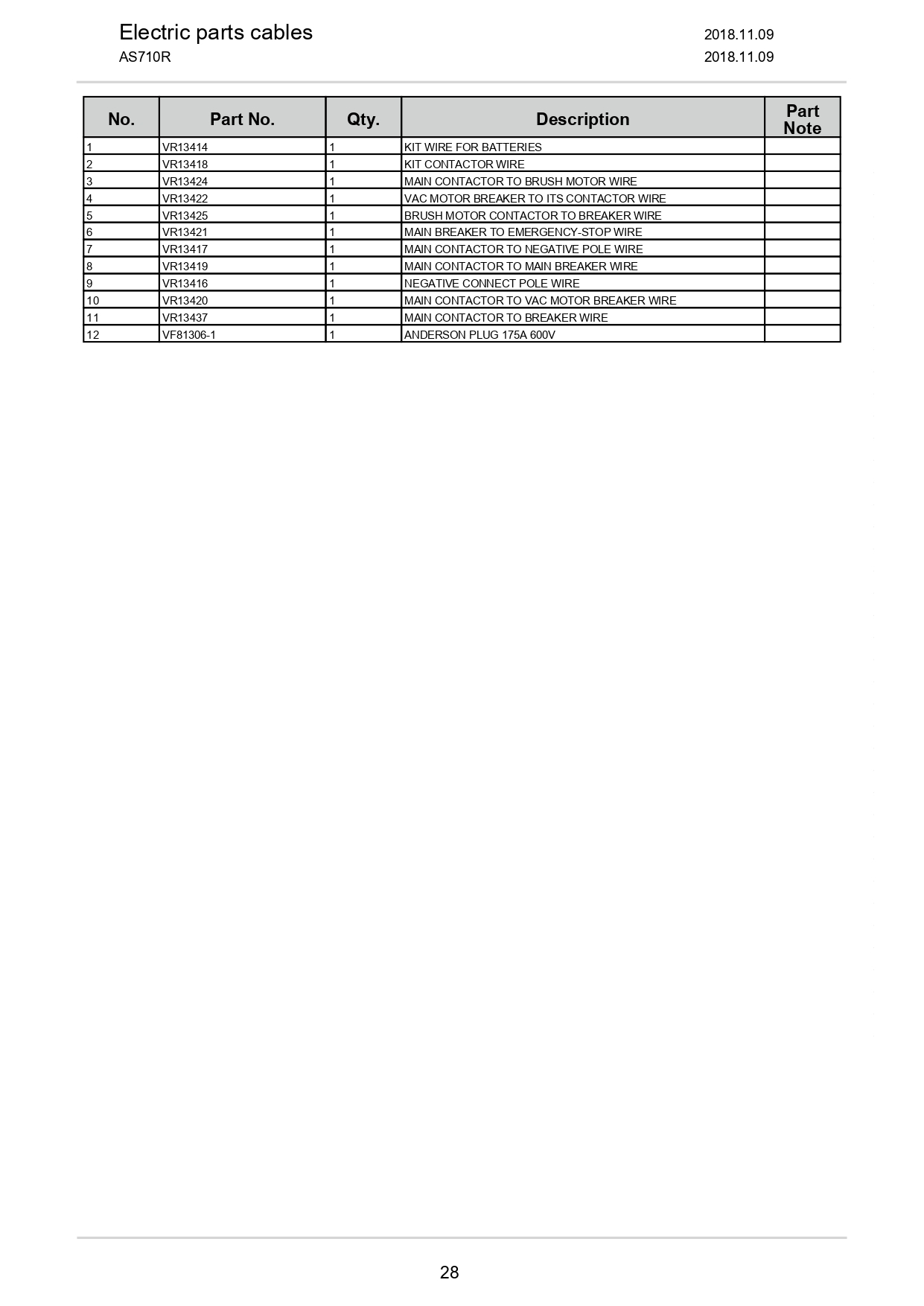

Viper AS710R – Elektromos szerelvények kábelei – Gyári Katalógus (28. oldal)

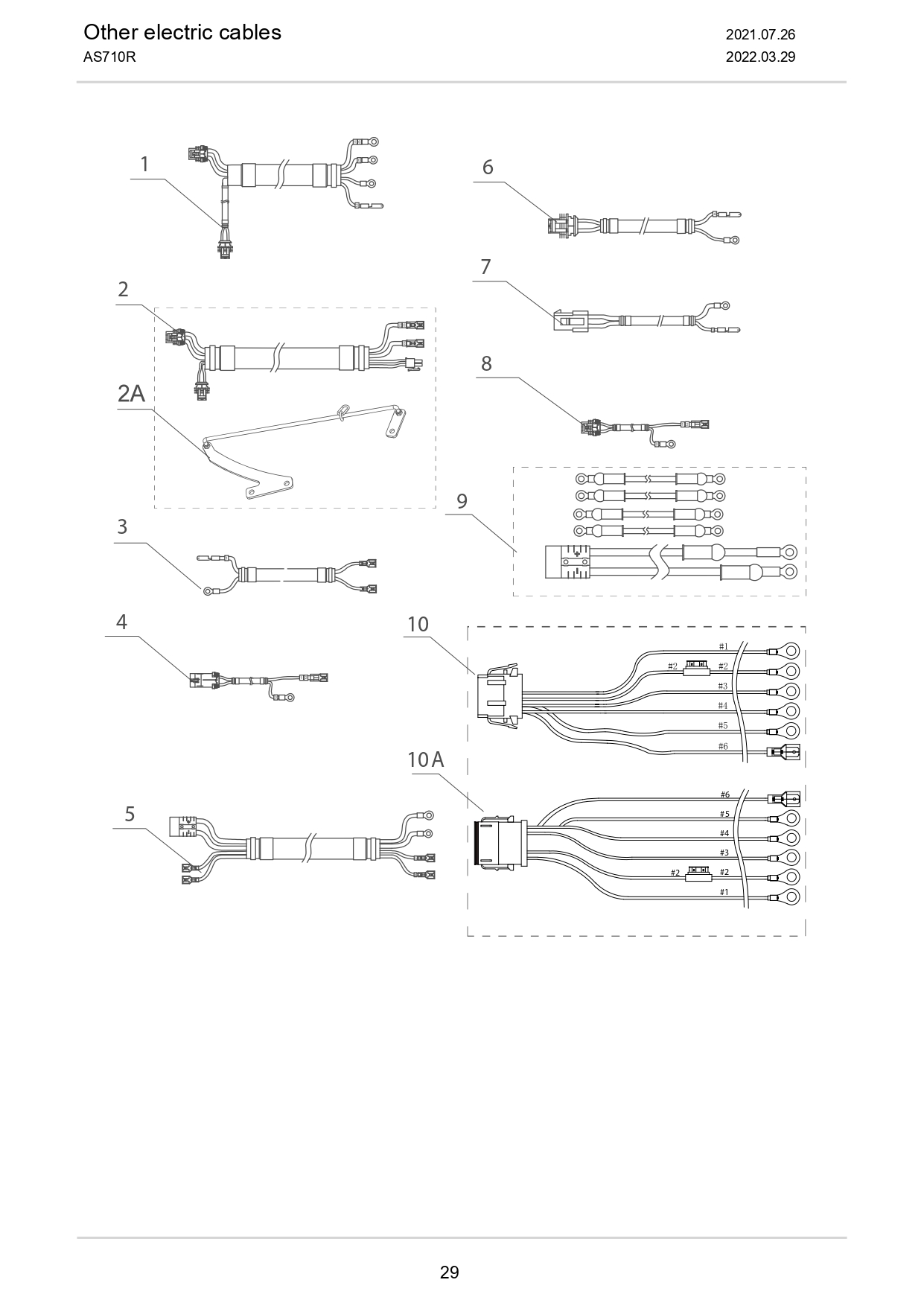

Viper AS710R – További elektromos kábelek (29. oldal)

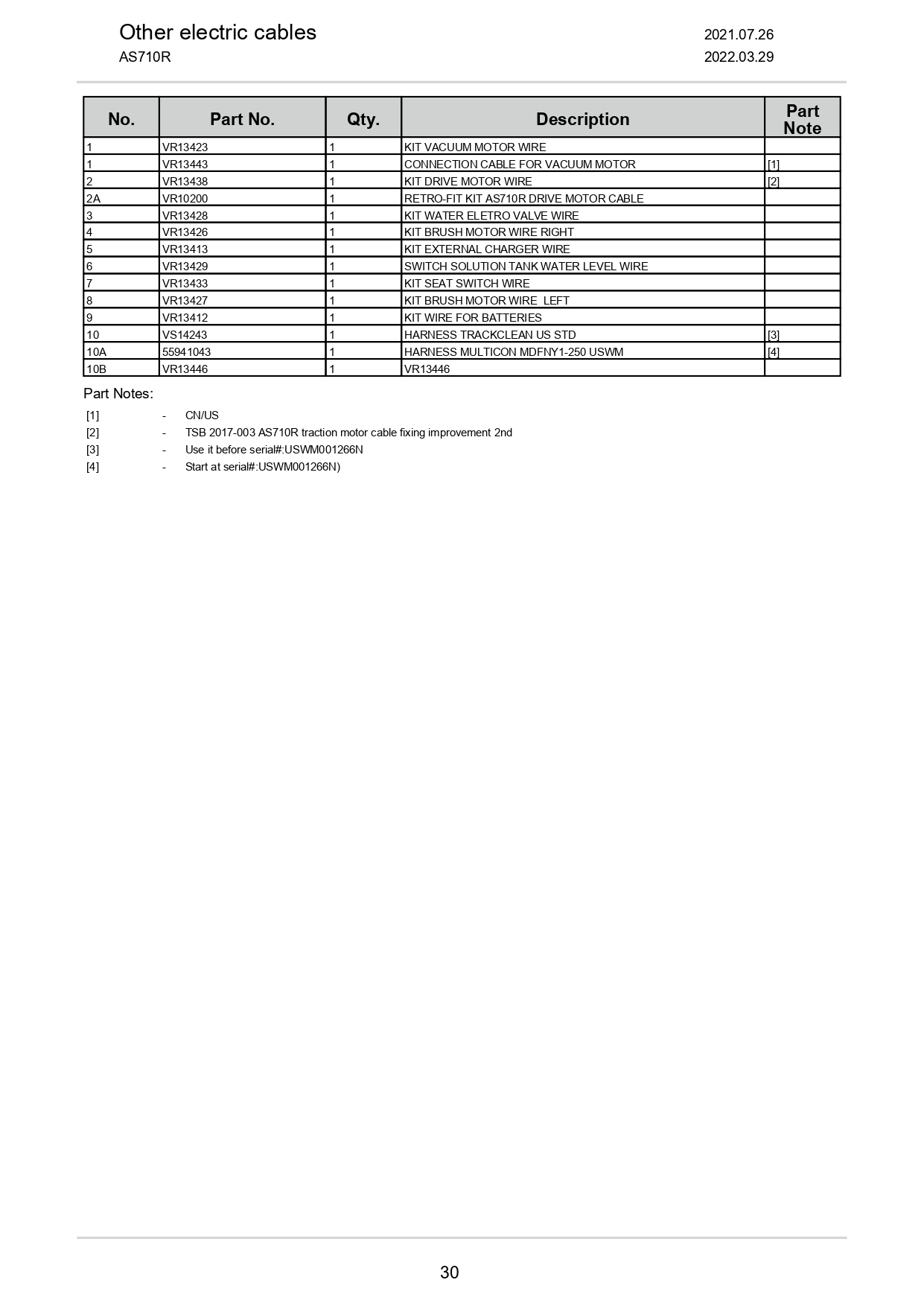

Viper AS710R – További elektromos kábelek – Gyári Katalógus (30. oldal)
Az ellenőrzött webshopkínálatban nem található: VR13443, 55941043, VR13446. Az 1. pozíció kábelváltozatai külön szerepelnek a jegyzékben. A 10B tétel a jegyzékben szerepel, a feltöltött rajzon nincs külön 10B jelölés.

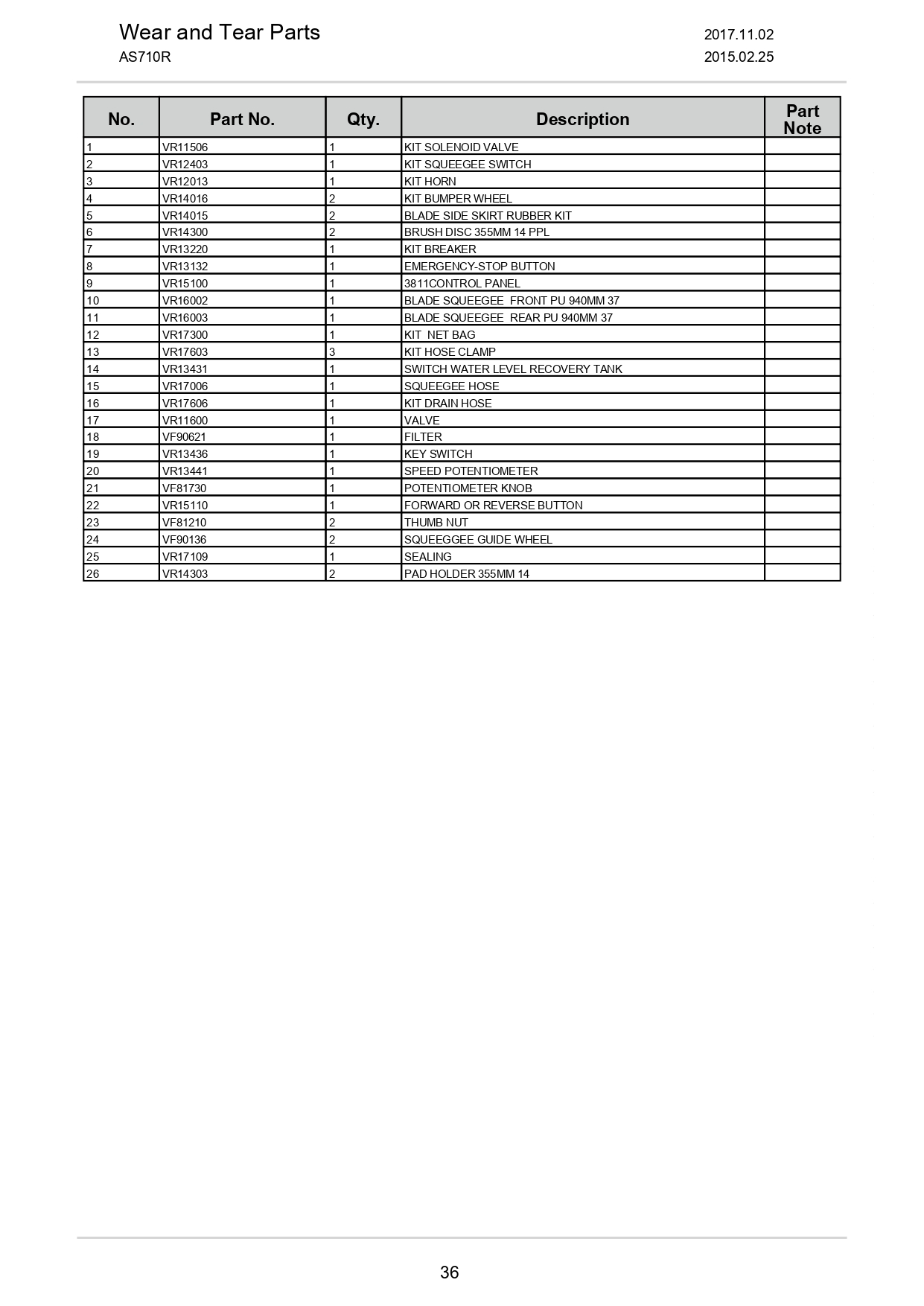

Viper AS710R – Kopóalkatrészek – Gyári Katalógus (36. oldal)
